ドレネジ継手 径違いソケット 40X32 – 150X125A Jw_cad 図形

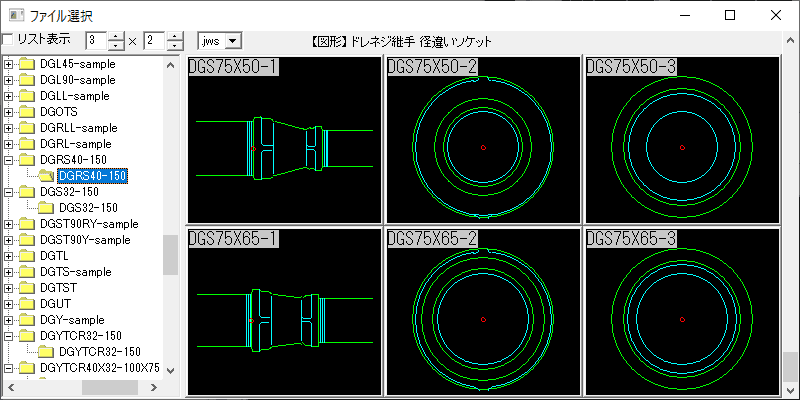

ドレネジ継手 径違いソケットドレネジ継手 径違いソケット 40X32~150X125AをJw_cadで登録しています。

■ ドレネジ継手:径違いソケット – 40X32~150X125A の22サイズ。平面、上面、下面の3パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

(全サイズ、付属配管ねじ込み部分を作図。)

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 3パターン×22サイズ / 66ファイル(zip 44.5KB)

※製品版のご購入は、こちらからどうぞ!
