ゴム製防振継手(1山) 32 – 300A Jw_cad 図形

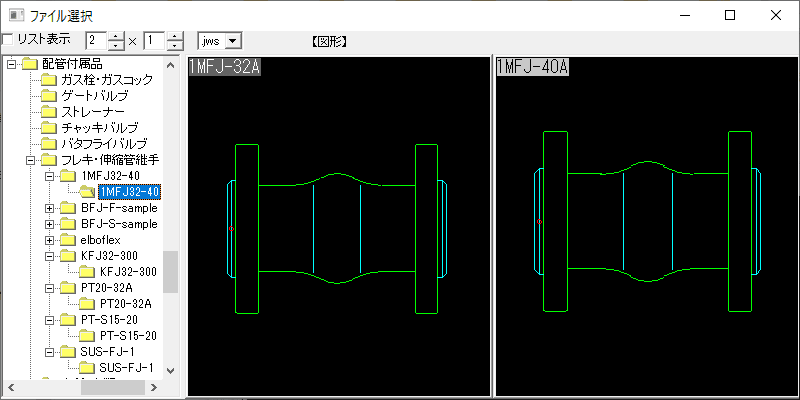

ゴム製防振継手(1山)ゴム製防振継手(1山) 32~300AをJw_cadで登録しています。

サンプルとして、32A-175L/40A-175Lの2ファイルを公開します。

■ゴム製防振継手(1山) 32A~40Aの2サイズ

■正面の1面

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管の中心フランジ面に基準点を設定。

■JWS形式 1パターン×2サイズ / 2ファイル(zip 1.78KB)

※製品版のご購入は、こちらからどうぞ!
