ダイヤフラム式 水撃防止器 15A Jw_cad


ダイヤフラム式 水撃防止器

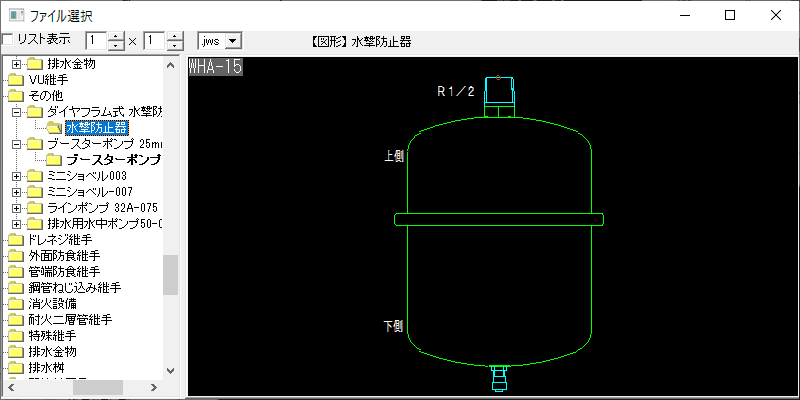

ダイヤフラム式 水撃防止器 15AをJw_cadで登録しています。

■水撃防止器とは、集合住宅、オフィスビル、受水槽の給水ライン、給水・給湯本管ラインで発生するウォータハンマを吸収します。
器具用水撃防止器の複数使用からパイプシャフト頂部への改善取付けや、重力式給水における減圧弁の水撃対策などにも使用されます。

■側面 1パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】配管接続口の中心点を基準点とする

■JWSファイル:1パターン×1サイズ= 1ファイル (1.60kB)

※製品版のご購入は、こちらからどうぞ!
