１．適用範囲：ダクト内主管の風速が15ｍ/s以下又は、静圧490Pa以下の丸ダクトの場合。
２．仕様及び施工法

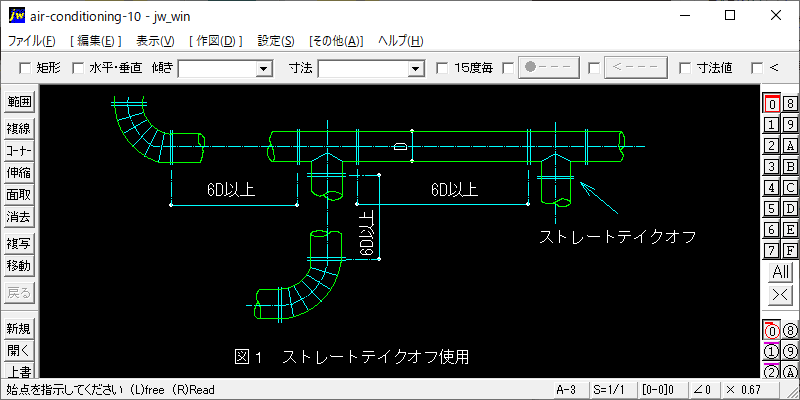

図１ ストレートテイクオフ使用：分岐管間隔は、6D以上とする。
図２ コニカルテイクオフ使用
３．注意事項
１）寸法距離：距離は、最低を示したものであり、余裕があればなるべく離して施工する。
２）コニカルテイクオフ：コニカルテイクオフの拡大角度は30°とする。この角度が取れない場合は、テイクオフでの分岐管間隔を確保する。
■JWW-CADファイル.zip（52.55 KB)
円形(スパイラル)ダクトの分岐
