ダクトのシール

1.ダクトのシール

表1 ダクトのシールクラスと必要箇所

シールクラス記号別:シールの必要箇所

Nシール

①ダクト接合フランジ部のダクト折返し四隅部、② コーナー金物とフランジ部

Aシール

① 縦方向のはぜ部

Bシール

① ダクトの接合部、② コーナー金物とフランジ部

Cシール

① ダクト合わせ部のすべて、② ダクト貫通部(ボルト、リベット等すべて含む)

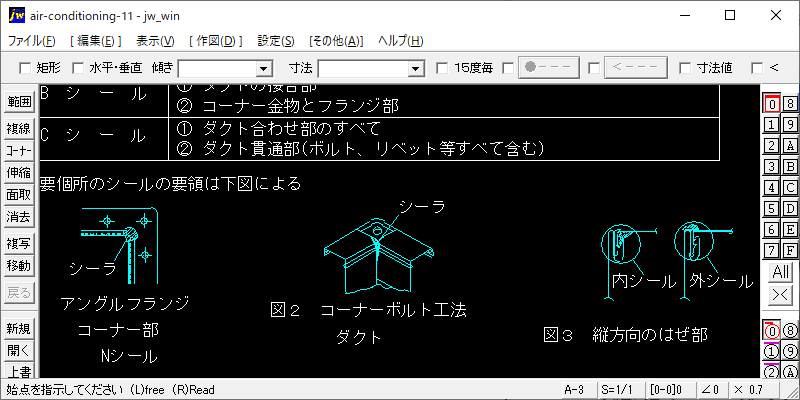

1)必要個所のシールの要領は下図による

図1 アングルフランジ コーナー部 Nシール

図2 コーナーボルト工法ダクト

図3 縦方向のはぜ部

図4 高圧1ダクト及び高圧2ダクト分岐部のシール要領

表2 用途及び圧力区分によるはぜとシールクラスの組合せ

低圧ダクト:① ボタンパンチはぜは

高圧ダクト:① ボタンパンチはぜは・N+Aシール、② ピッツバーグはぜは・Nシール

2.施工要領並びに注意事項

1)シール材には、接着剤・テープ・はんだ溶接等がある。一般には接着剤が用いられる。

2)表1に示したシール必要個所以外であっても、ダクト、チャンバ及びケーシングの隅部等空気漏れの生じる恐れのある個所にはシールする。

3)特記仕様書に記載がなければ、表1のシールクラスにより必要個所をシールする。

4)スパイラルダクトのロックシームは、シール条件から除外する。
