機器取付

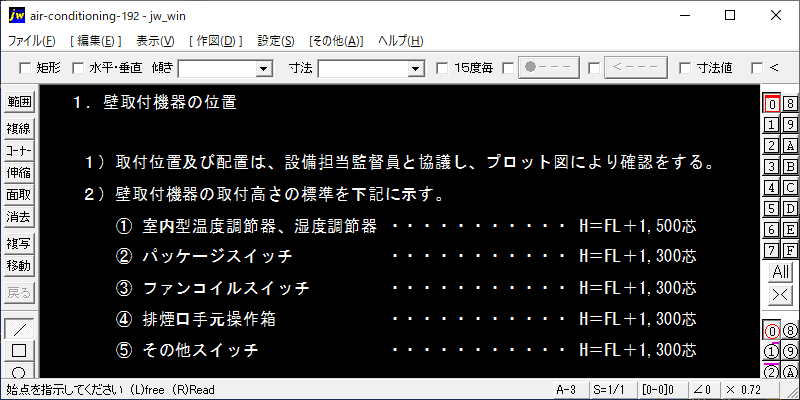

1.壁取付機器の位置
1)取付位置及び配置は、設備担当監督員と協議し、プロット図により確認をする。
2)壁取付機器の取付高さの標準を下記に示す。

  1. 室内型温度調節器、湿度調節器 ・ H=FL+1,500芯
  2. パッケージスイッチ・ H=FL+1,300芯
  3. ファンコイルスイッチ・ H=FL+1,300芯
  4. 排煙口手元操作箱・ H=FL+1,300芯
  5. その他スイッチ・ H=FL+1,300芯

2.自動制御盤
1)自動制御盤のサイズは設計図によるが計装変更等によりサイズが変わる場合は、設備担当監督員と協議の上決定する。
2)自動制御盤が動力盤と連立になる場合は、高さ、塗装色、ハンドル位置及びチャンネルベースを合わせるものとし、その他はメーカー標準とする。
3)自動制御盤の塗装色は、色見本によりそれに合わせる。
4)自動制御盤内及び壁面機器の配置はメーカー標準とし、特に指示ない場合は、制御盤図面により承諾を得る。
5)壁掛け盤の取付高さは、下記とする。H=FL+1,800天端
6)壁掛け盤の取付の場所により架台が必要と思われる所は、アングルにより架台を製作する。
