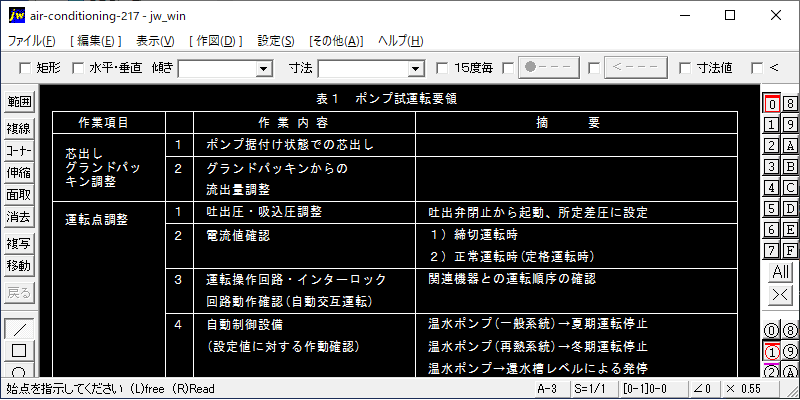

表１：ポンプ試運転要領
｜作業項目｜作業内容｜摘要
｜芯出しグランドパッキン調整
｜1.ポンプ据付け状態での芯出し
｜2.グランドパッキンからの流出量調整
｜運転点調整
｜1.吐出圧・吸込圧調整｜吐出弁閉止から起動、所定差圧に設定
｜2.電流値確認｜１）締切運転時｜２）正常運転時(定格運転時)
｜3.運転操作回路・インターロック回路動作確認(自動交互運転)｜関連機器との運転順序の確認
｜4.自動制御設備(設定値に対する作動確認)｜温水ポンプ(一般系統)→夏期運転停止｜温水ポンプ(再熱系統)→冬期運転停止｜温水ポンプ→還水槽レベルによる発停
｜性能測定
｜1.圧力測定｜１）吐出側圧力｜２）吸込側圧力
｜2.運転電流測定｜
｜3.流量測定｜瞬間流量計で測定
■Jw_cadファイル.zip（3.48 KB)
