１.防火区画の貫通
１）箱スリーブによる施工
図２　箱スリーブを利用したダンパ取付例
２）実管スリーブによる施工
図２　実質スリーブを利用したダンパ取付例
３）床貫通(防水なし)のFD取付

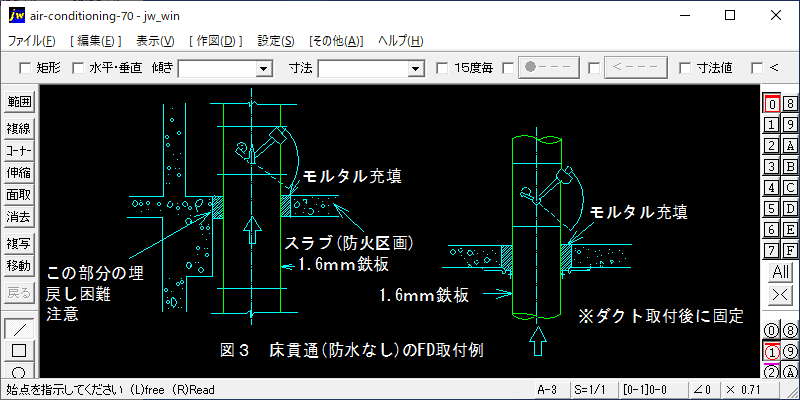

図３　床貫通(防水なし)のFD取付例

注：１．矩形の防火ダンパは、４本吊りとする。ただし、長辺が300ｍｍ以下の場合は２本吊りとする。
２．丸形の防火ダンパは、４本吊りとする。ただし、内径が300ｍｍ未満の場合は２本吊りとする。
