Ｑ：線記号変形の小口径マス 45Y100-150の使い方が解らないので教えてください。
Ａ：45度関係のマスは、クリック順がありますので動画で解説します。

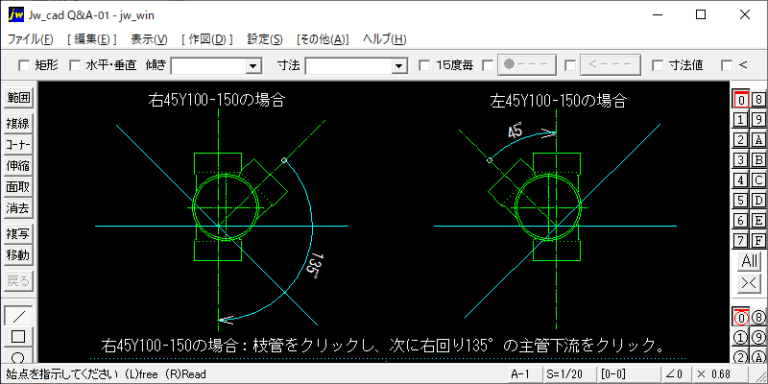

線記号変形のクリック順は、時計回り（右回り）に設定されています。 右45Y100-150の場合：枝管をクリックし、次に右回り135°の主管下流をクリック。 左45Y100-150の場合：枝管をクリックし、次に右回り45°の主管上流をクリック。

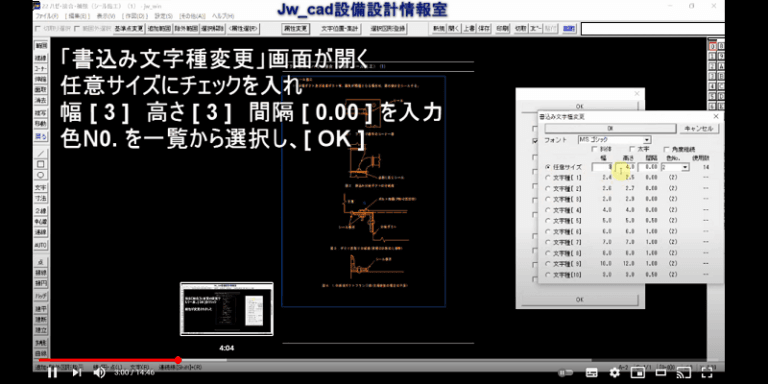

Jw-cadの使い方。設備図面の編集作業をご覧ください。　 CADデータはこちらへ https://setsubit.com/air-conditioning-22/　 使用コマンドは、用紙サイズ、環境設定ファイル、データ整理、文字種変更、線種変更、線色変更、複線、伸縮、中心線、寸法、コーナー、面取、消去です。　 Jw cad How to use Operate and edit equipment drawings Construction plan 22 Duct equipment
