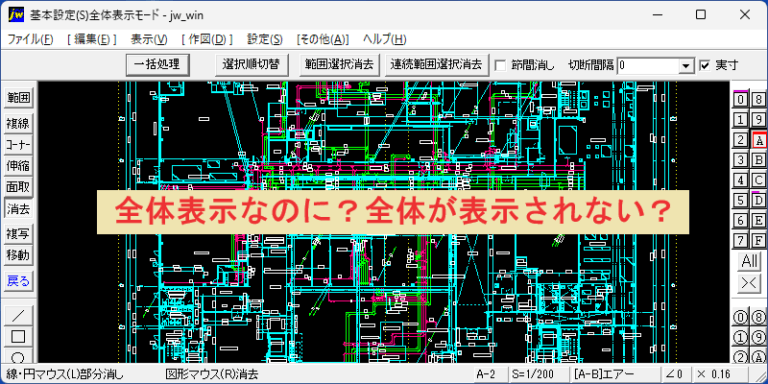

受け取った図面データを開くと、上下が画面からはみ出して全体表示されない？ 縮尺や用紙サイズなどの設定は問題ないのに？ どうしたらいいのか？ 設定(S)→基本設定(S)を選択します。→基本設定のダイアログが開きます。 一般(1)タブを確認します。上から2段目中央の全体表示モードが[横幅優先]になってしまっています。 [縦幅優先]又は[狭幅優先]に設定し、[ＯＫ]を押します。

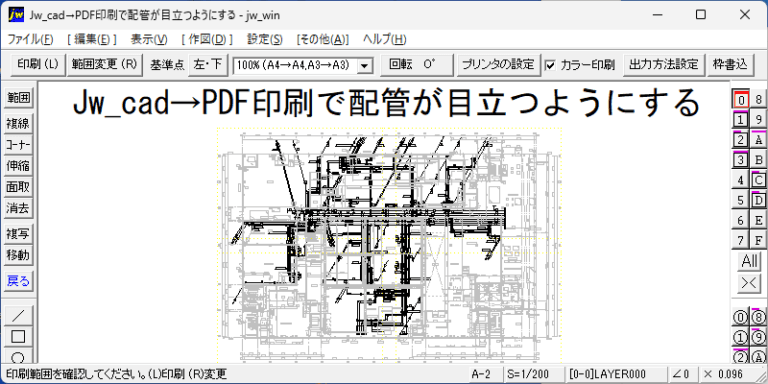

設備図面をPDF出力する時に建築図を薄く、配管を濃くする方法！ 普段使っている線色は、そのままで「プリンター出力 要素」で指定します。 カラー印刷で建築図をグレーにし、設備図を黒に設定します。 カラー印刷に✓チェックを入れます。 建築図が描かれているグループ[0]を編集可にして、カラー表示させます。 設備図が描かれているグループ[A]を表示のみにして、グレー表示させます。

Jw_cadには、各コマンドをキーボードから実行できるショートカットキー機能があります。よく使うコマンドのショートカットキーを使用することで、作業効率を向上させることができます。初期設定では、どのような割り当てになっているのか？見ていきましょう。

レイヤは、CADを使う際に必要不可欠な機能です。レイヤとは、何層にも重なった透明なフィルムをイメージした方がわかりやすいでしょう。完成した図面は、1枚にしか表示されないように見えますが、実際は、補助線のレイヤ、図面のレイヤ、寸法のレイヤなど、様々な層に分けて作られていることがほとんどです。レイヤを利用することで、図面の編集が効率的になります。

寸法設定(M)は、Jw_cadのメニューバーから「設定 (S)」→「寸法設定 (M)」を選択することでアクセスできます。この設定を通じて、寸法線の線色や寸法値の文字種・フォント、図に対しての引出線・寸法線の位置など、寸法に関する詳細な設定を行うことができます。 【ヒント】寸法(M)コマンドでのメインツールバーにある[ ＝ ]ボタンを押すと[ ＝(1) ]、[ ＝(2) ]などに切り替えることが出来ます。

環境設定ファイルは、Jw_cadの各種設定内容が記録されているファイルです。このファイルを利用することで、現在の設定を保存し、設定が何らかの理由で変更された場合でも、このファイルを読み込むことで設定を元に戻すことができます。 図面の縮尺によって、線の太さや文字の大きさを変える場合は、私の画像のように縮尺ごとに設定した内容を保存しておきましょう。

Jw_cadの用紙サイズ設定は、図面を描く際に用紙のサイズを設定するための機能です。以下に、用紙サイズ設定の基本的な方法を説明します。 用紙サイズの選択：まず、画面右下の「A-1」「A-2」などで用紙サイズが表記されているボタンをクリックします。設定できる用紙サイズが表示され、変更することができます。

Jw_cadの縮尺・読取設定は、図面を描く際に線の縮尺や読取設定を行うための機能です。以下に、縮尺・読取設定の基本的な方法を説明します。 縮尺・読取設定ダイアログの開き方：下部のステータスバーの縮尺表示をクリックすると、縮尺・読取設定ダイアログが表示されます。 縮尺の変更：縮尺のテキストボックスに変更したい縮尺を入力し、[OK] ボタンを押す
