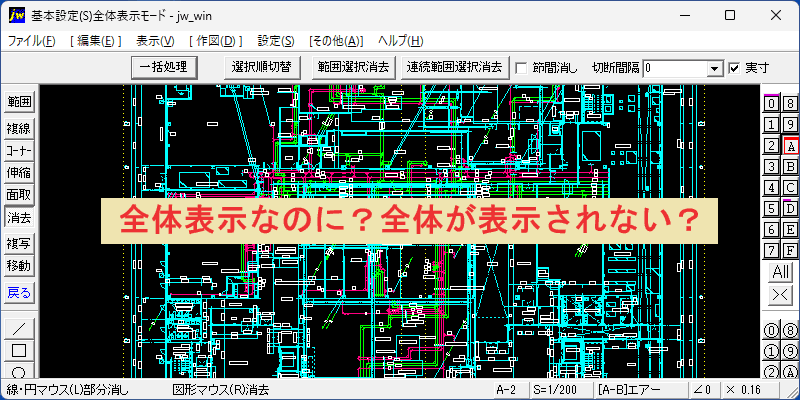

受け取った図面データを開くと、上の画像のように上下が画面からはみ出して全体表示されない？

縮尺や用紙サイズなどの設定は問題ないのに？ どうしたらいいのか？

設定(S)→基本設定(S)→一般(1)タブの全体表示モードを変更しましょう。

全体表示モードが[横幅優先]になってしまっています。

1. 設定(S)→基本設定(S)を選択します。→基本設定のダイアログが開きます。
2. 一般(1)タブを確認します。上から2段目中央の全体表示モードが[横幅優先]になってしまっています。

ボタンを押して[縦幅優先]又は[狭幅優先]にする

1. 全体表示モードのボタンを押すと、[横幅優先]→[縦幅優先]→[狭幅優先]→[広幅優先]の順送りに切り替わります。
2. [縦幅優先]又は[狭幅優先]に設定し、[ＯＫ]を押します。

全体が表示されるようになりました

1. 縦幅又は狭幅の全体が表示されるようになりました。

では、[横幅優先]→[縦幅優先]→[狭幅優先]→[広幅優先]の各設定では、どのように表示されるのでしょうか？　複数の図面が描かれている4Aサイズのデータを24インチディスプレイで試してみました。

※用紙サイズの中心に正しく配置されている条件です。

全画面表示の場合、[縦幅優先][狭幅優先]は同じ表示

1. 全画面表示の場合、[縦幅優先]と[狭幅優先]は同じ表示でした。
2. 全体は表示されていますが、少し縮小した感じです。

全画面表示の場合、[横幅優先][広幅優先]は同じ表示

1. 全画面表示の場合、[横幅優先]と[広幅優先]は同じ表示でした。
2. 全体が表示され、横幅いっぱいに表示されるので、先ほどよりも少し大きく表示されています。

ディスプレイの半分画面表示の場合、[縦幅優先][広幅優先]は同じ表示

1. ディスプレイの半分画面表示の場合、[縦幅優先]と[広幅優先]は同じ表示でした。
2. 左右が表示から外れてしまいます。

ディスプレイの半分画面表示の場合、[横幅優先][狭幅優先]は同じ表示

1. ディスプレイの半分画面表示の場合、[横幅優先]と[狭幅優先]は同じ表示でした。
2. 少し小さいですが、全体を表示できました。
3. ※常に全体を表示したいのであれば、[狭幅優先]にしておくと良いのではないでしょうか。

用紙サイズをはみ出して作図されている部分は、画面内には表示されなくなります。画面の拡大縮小や移動を繰り返すことは無駄な作業となります。最初に用紙サイズの設定や図面の配置を見直して、作業効率を改善しましょう。

図面枠を表示して、用紙サイズ内に図面を配置し直しましょう

1. 設定(S)→基本設定(S)を選択します。→基本設定のダイアログが開きます。
2. 一般(1)タブの中央右側の[用紙枠を表示する]にチェックを入れて[ＯＫ]を押します。
3. ※これで設定した用紙サイズの図面枠が表示されます。図面枠からはみ出している図面は、最初に移動して直しておきましょう。
