Jw_cad 画像フィット｜画像のサイズを図面上の点を基準として調整することができます。

1. メニューバーから「編集」を選択し、続いて[画像編集]コマンドを選択します。（ただし、前項の「画像の挿入」から、続けての作業の場合は省略）

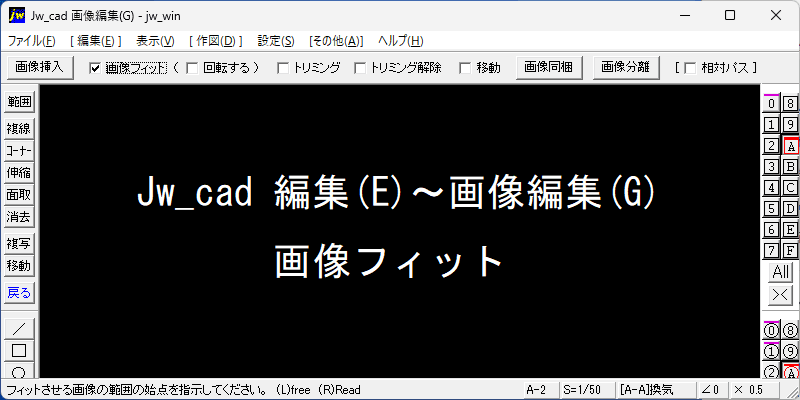

コントロールバーの[□画像フィット]にチェック

1. まず、コントロールバーの[□画像フィット]にチェックを入れます。（画像を回転してフィットさせたい場合は、[□回転する]にチェックを入れます。回転させずにフィットさせたい場合は、チェックをはずします。）
2. 次に画像上のフィットさせたい2点（回転させない場合は、矩形部分の対角の始点と終点）を指示します。

フィット先の2点を指示

1. 続いて、フィット先の2点（矩形範囲の始点と終点）を指示する。(左クリックで任意点、または、右クリックで読取点)

画像の作図位置を指示

1. このように、元画像で指示した2点（矩形部分）が、フィット先として指示した2点（矩形範囲）にぴったりはまるようにサイズ変更して移動されます。

回転させないとき、元画像の矩形範囲がX方向に長い場合は、フィット先の矩形範囲のX方向に納まるように、Y方向に長い場合はY方向に納まるようにサイズ変更されます。

！プリンタドライバによっては、回転した画像がプリンタへ出力されないことがあるようです。このような場合は、PDF を経由して出力します。

Jw_cad 画像フィット｜画像のサイズを図面上の点を基準として調整する方法は、以上のようになります。
