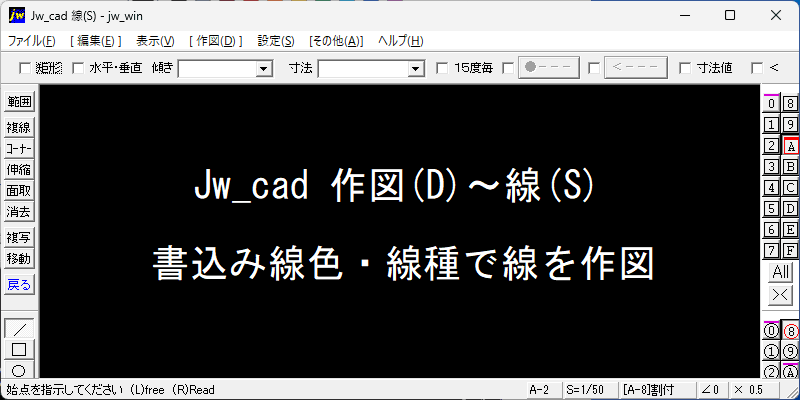

Jw_cad 線作図｜現在の書込みレイヤに現在の書込み線色・線種で線を作図します。
- メニューバーから「作図」を選択し、続いて、[線]コマンドを選択します。または、ツールバーの[ ／ ]（線コマンド）を選択します。
まず、線色・線種の設定を確認
- まず、線色・線種の設定を確認します。ツールバーの「線属性」をクリックすると、線属性のダイアログが開きます。
- 現在の設定は、線色２（白）・実線が選択されています。
- このまま、[OK]を左クリックして、ダイアログを閉じます。
線の始点を指示する
- 次に線の始点を左クリックで指示します。マウスカーソルの移動に追従して仮線が表示されます。
- 続いて、線の終点を左クリックで指示します。
次に、作図された線の端点を右クリック
- 一本目の線が作図されました。
- 次に、一本目の線の端点を右クリックすると読取点となり、連続した線の始点となります。
- 続いて、線の終点を左クリックします。
端点から任意点への線が作図されました
- このようにして一本の任意の線を引き、その端点から連続して線を作図することが出来ました。
Jw_cad 線作図｜現在の書込みレイヤに現在の書込み線色・線種で線を作図する方法は、以上のようになります。
例えば、この操作が必要な場面
- 図面を描く＝線を引く事になります。必須の基本操作となります。ただし、図面を任意の位置で描くことはありませんので、数値で設定した正確な線の引き方を学んでいきましょう。
