塩ビ製小口径桝・90°Y（合流右）PO-90Y右 100X75-150をJw_cadで登録しています。

・種類 ： 90°合流右　　　・サイズ ： 100X75－150

・ます径 ： 150　　　　　　 ・流出管径 ： 100S

・流入主管径 ： 100S　　　・流入枝管径 ： 75S

■平面・断面の2パターン

【線色】本体の外形：線色3

【線色】意匠部分：線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル：2パターン×1サイズ = 2ファイル （4.62kB)

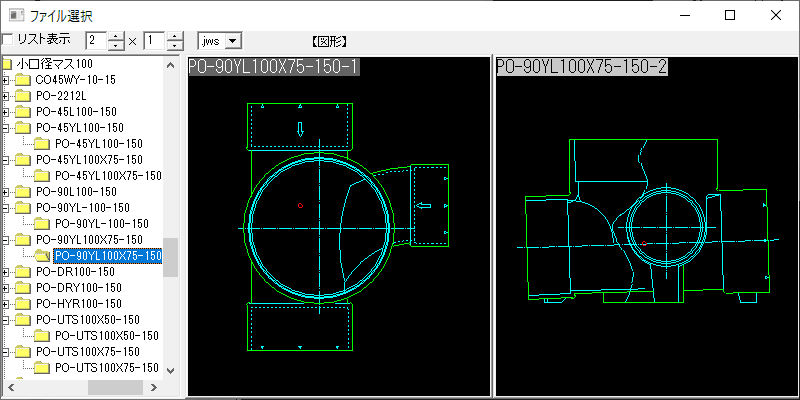

小口径マス90°Y（合流右） PO-90YL100X75-150

1 ファイル 4.62 KB
