小口径桝 起点トラップ UTK100×75-150

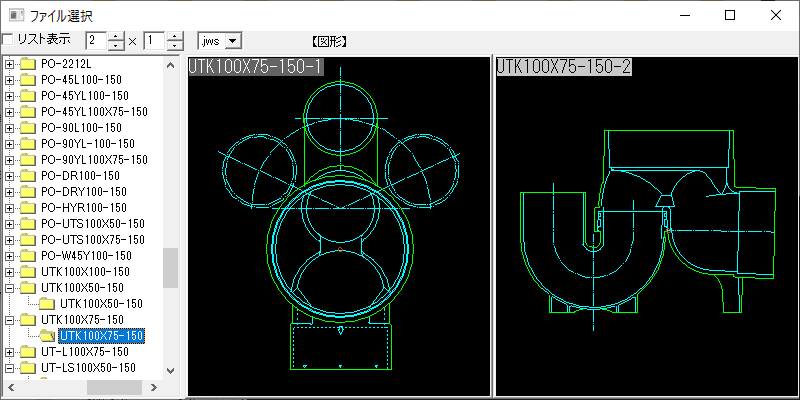

塩ビ製小口径桝・起点トラップ UTK100X75-150をJw_cadで登録しています。

・種類 : 起点トラップ   ・サイズ : 100×75-150

・ます径 : 150       ・流出管径 : 100S

・流入主管径 : 100S   ・流入枝管径 : 75P

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (4.53kB)
