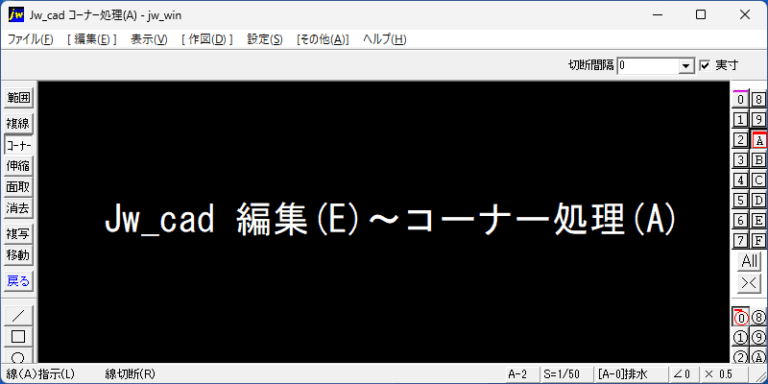

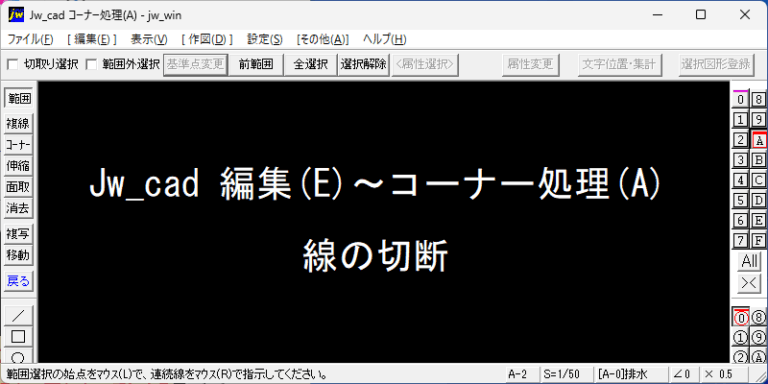

[コーナー処理]コマンドを選択する。 切断する線Aを右クリックで指示すると、右クリックした位置で切断されます。 [切断間隔]入力ボックスに数値を指定すると、指定した間隔で切断されます。 ！切断する位置は、交点などの他の線・円がない位置を指示する。したがって、切断される位置は任意点になります。交点・中心点などの位置で切断する場合は、[消去]コマンドを使用します。

円弧と線のコーナー処理を行う時、円弧Aの中心より線C側を指示すると？ コーナー処理にならず、円になってしまいます。 ！円弧では、円弧の交点に対して指示した点の方向の部分が残る形状になります。 このような時は[Esc]エスケープキーで、前の操作に戻ってやり直しをします。 円弧と線のコーナー処理で円弧を指示する点は、円弧の中心よりも対象線側を左クリックしましょう。
