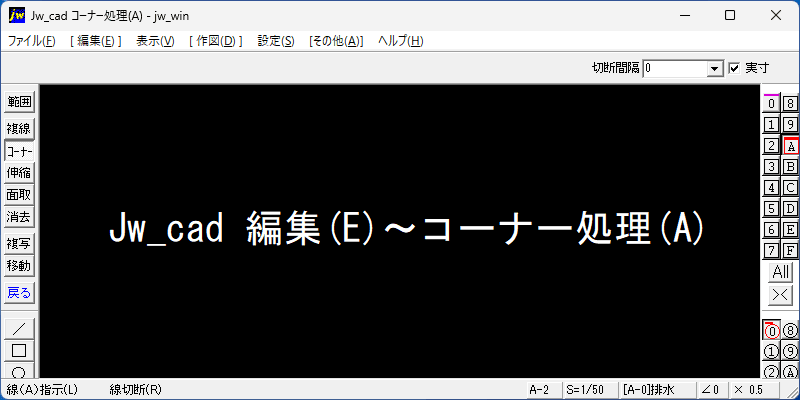

指示した2つの線または円弧のコーナー処理を行う。
- [コーナー処理]コマンドを選択する。
- メニューバーから「編集」を選択し、「コーナー処理」をクリックします。または、ツールバーの「コーナー」をクリックします。
コーナー処理する線Aを左クリック
- コーナー処理する線Aを左クリックで指示します。
コーナー処理する線Bを左クリック
- コーナー処理する線Bを左クリックで指示します。線Aと線Bがコーナー処理されます。
続けて、コーナー処理をする
- 続けて、コーナー処理をします。線Bを左クリック→線Cを左クリック、線Cを左クリック→線D左クリックの順で指示します。
線A,B,C,Dがコーナー処理されました
- 線A～線B～線C～線Dまでが、全てコーナー処理されました。
円弧と線のコーナー処理
- コーナー処理する円弧Aを左クリックで指示します。※円弧Aの中心より線B側を指示しましょう。
線Bを左クリックで指示
- コーナー処理する線Bを左クリックで指示します。
- 円弧Aと線Bがコーナー処理されました。
線C側を指示すると？
- 円弧と線のコーナー処理を行う時、円弧Aの中心より線C側を指示すると？
- コーナー処理にならず、円になってしまいます。
コーナー処理が円になってしまう？
- ！円弧では、円弧の交点に対して指示した点の方向の部分が残る形状になります。
- このような時は[Esc]エスケープキーで、前の操作に戻ってやり直しをします。
- 円弧と線のコーナー処理で円弧を指示する点は、円弧の中心よりも対象線側を左クリックしましょう。
※円はコーナー処理が行えないので、次項の切断を行ってからコーナー処理を行います。
この操作が必要な場面
- 給水・給湯などの樹脂配管のコーナー処理。※面取(M)コマンド→丸面で作図しますが、修正時にコーナー処理を使います。
- スリーブやボックス、角桝などは[矩形(B)]コマンドで作図しますが、修正時にはコーナー処理や伸縮コマンドを使います。
