挿入した画像をJWWファイルに含めて保存できるようにします。 コントロールバーの[画像同梱]ボタンをクリックします。 「画像をJWWデータに同梱します。よろしいですか？」と、確認画面が出るので、[OK]をクリックします。

挿入した画像を移動します。 コントロールバーの[□移動]にチェックを入れます。 移動したい画像上の点を指示すると(左クリックで任意点、右クリックで読取点)、移動元の基準位置が大きめの仮円で、マウスに追従する位置が小さめの仮円で表示されます。

画像の一部分を矩形範囲で切り出すことができます。 コントロールバーの[□トリミング]にチェックを入れます。 画像上の切り出したい矩形範囲の対角を始点と終点で指示する。 矩形範囲の内側の画像のみが切り出される。

画像のサイズを、図面上の点を基準として調整することができます。 コントロールバーの[□画像フィット]にチェックを入れます。（画像を回転してフィットさせたい場合は、コントロールバーの[□回転する]にチェックを入れ、回転させずにフィットさせたい場合は、チェックをはずします。）

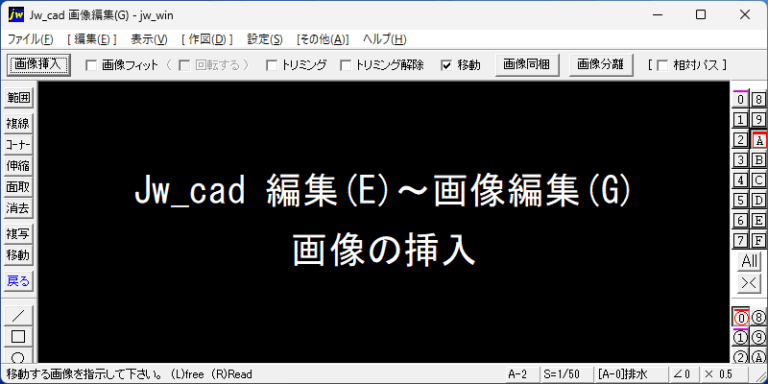

画像の縦横比の変更はJw_cadでは行えないので、このような編集は事前に他の画像処理ソフトにより行っておく必要があります。 [画像編集]コマンドを選択します。 コントロールバーの[画像挿入]を左クリックすると｢ファイルを開く｣ダイアログが表示されます。

Jw_cadで画像編集できるファイル形式は、ビットマップ（BMP）だけになっています。今回は、メーカーサイトなどから入手した JPEG画像をBMP画像で保存します。 該当する製品の「画像の上で右クリック」し、メニューから画像をコピーを左クリックします。※クリップボードに記憶されます。
