塩ビ製小口径桝 45゜曲り PO-45L 125-200 Jw_cad 図形


小口径マス45゜曲り PO-45L125-200

塩ビ製小口径桝・45゜曲り(左右兼用) PO-45L 125-200をJw_cadで登録しています。

・種類 : 45゜曲り(左右兼用)  ・サイズ : 125-200

・ます径 : 200       ・流出管径 : 125S

・流入主管径 : 125S   ・流入枝管径 : —-

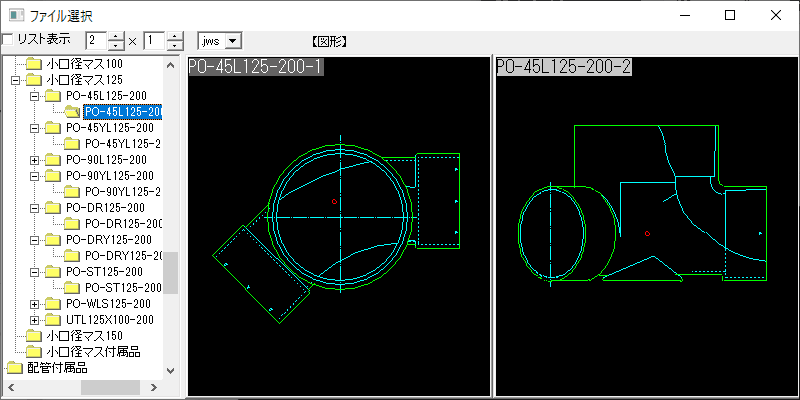

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (11.3kB)

※製品版のご購入は、こちらからどうぞ!
