小口径マスのドロップ PO-DR125-200

塩ビ製小口径桝・落差点・ドロップ PO-DR 125-200をJw_cadで登録しています。

・種類 : 落差点・ドロップ   ・サイズ : 125-200

・ます径 : 200       ・流出管径 : 125S

・流入主管径 : 125S   ・流入枝管径 : —-

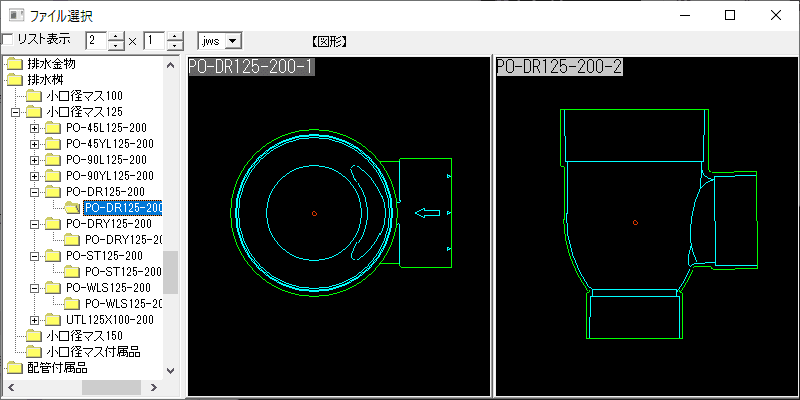

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (3.11kB)

※製品版のご購入は、こちらからどうぞ!
