塩ビ製小口径桝 左右合流段差付 PO-WLS 125-200 Jw_cad 図形

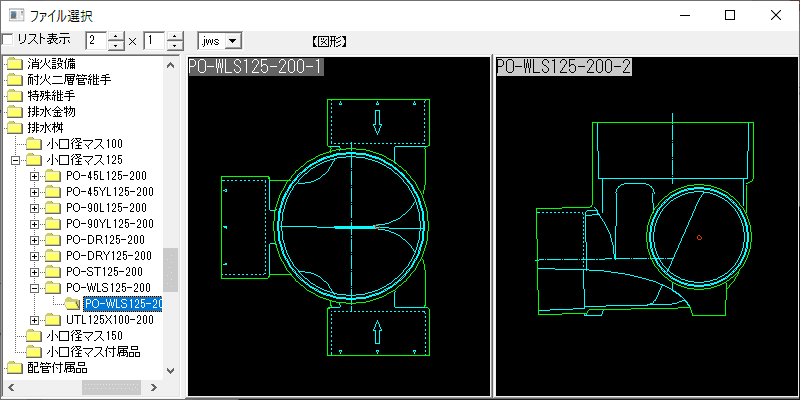

小口径マス 左右合流段差付 PO-WLS125-200

塩ビ製小口径桝・左右合流段差付 PO-WLS 125-200をJw_cadで登録しています。

・種類 : 左右合流段差付   ・サイズ : 125-200

・ます径 : 200       ・流出管径 : 125S

・流入主管径 : —-   ・流入枝管径 : 125S×2

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (9.63kB)

※製品版のご購入は、こちらからどうぞ!
