１．蒸気流量制御弁及び減圧装置は、出来るだけ冷凍機の近くに設置する。
２．配管の熱応力が冷凍機にかからないように指示する。
３．蒸気入口圧力降下を考慮して、ボイラ圧力を決定する。

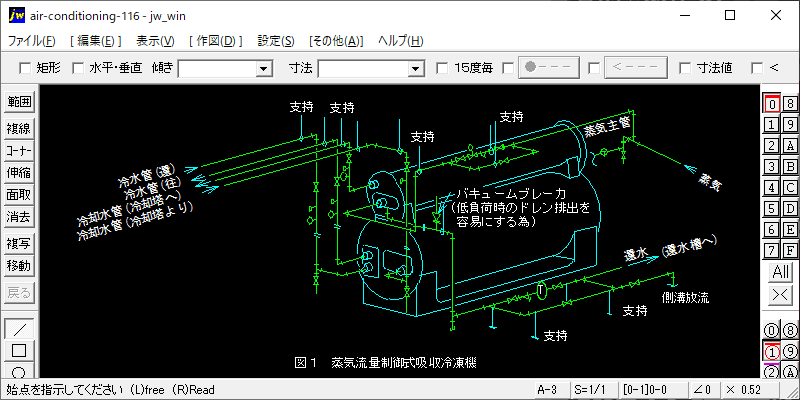

（図１：蒸気流量制御式吸収冷凍機）
４．還水管を立上げる必要性の場合は背圧を考慮する。
５．ドレン流量制御式吸収冷凍機廻り配管は図２に示す。
（図２：ドレン流量制御式吸収冷凍機）
■JWW_CADファイル.zip（32.37 KB)
冷凍機廻り配管（吸収式冷凍機）
１．蒸気流量制御弁及び減圧装置は、出来るだけ冷凍機の近くに設置する。
２．配管の熱応力が冷凍機にかからないように指示する。
３．蒸気入口圧力降下を考慮して、ボイラ圧力を決定する。
（図１：蒸気流量制御式吸収冷凍機）
４．還水管を立上げる必要性の場合は背圧を考慮する。
５．ドレン流量制御式吸収冷凍機廻り配管は図２に示す。
（図２：ドレン流量制御式吸収冷凍機）
■JWW_CADファイル.zip（32.37 KB)
