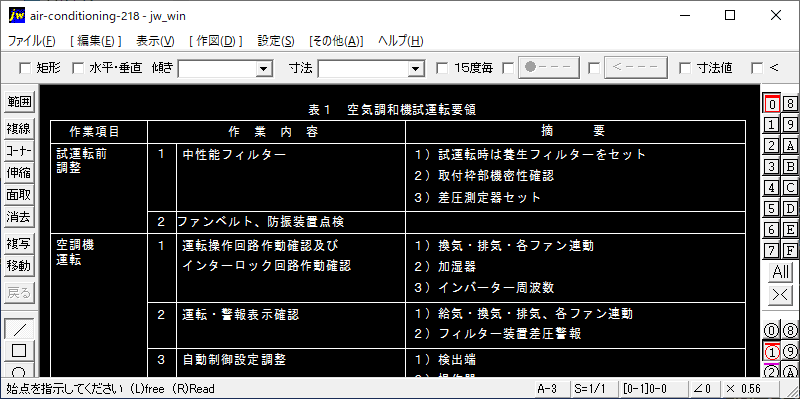

表１：空気調和機試運転要領
作業項目｜作業内容｜摘要｜
試運転前調整｜
1.中性能フィルター｜１）試運転時は養生フィルターをセット｜２）取付枠部機密性確認｜３）差圧測定器セット｜
2.ファンベルト、防振装置点検｜
空調機運転｜
1.運転操作回路作動確認及びインターロック回路作動確認｜１）換気・排気・各ファン連動｜２）加湿器｜３）インバーター周波数｜
2.運転・警報表示確認｜１）給気・換気・排気、各ファン連動｜２）フィルター装置差圧警報｜
3.自動制御設定調整｜１）検出端｜２）操作器｜
4.加湿器・フィルター装置・VAV.総合運転調整｜
5.測定表示確認｜検出端と表示値の校正｜
6.防災設備動作確認｜火災連動停止｜
7.ドレン排水状況の確認｜１）排水口飲込み状況の確認｜２）空調機内ドレパン部以外の水溜まりの有無の確認｜
性能測定｜
1.各吹出口、吸込口風量測定｜エアーバランスを考慮する｜
2.給気・還気・排気各ファンの測定値｜１）風量｜２）運転電流値｜３）風量調整ダンパー表示及び開度表示｜
3.冷温水流量｜配管に取付けられた瞬間流量計で測定｜
4.蒸気流量｜配管に取付けられた瞬間流量計で測定｜
■Jw_cadファイル.zip（4.15 KB)
