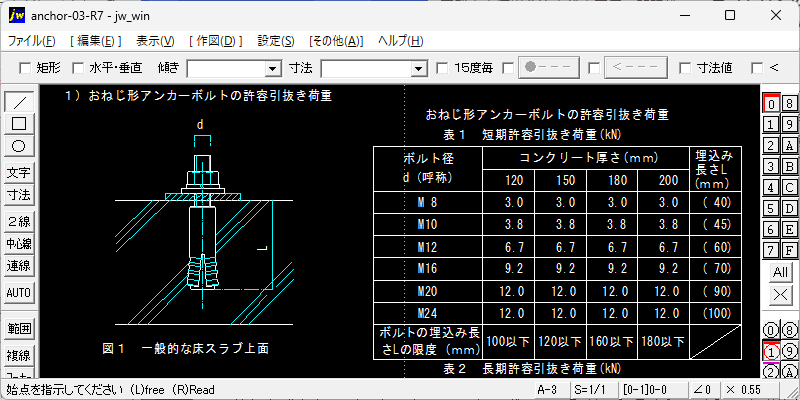

1)おねじ形アンカボルトの許容引抜き荷重
図1 一般的な床スラブ上面
図2 一般的な天井スラブ下面、コンクリート壁面
2.施工要領並びに注意事項
1)穴 明：アンカボルトに適合した穴の径、深さを正確に明け、内部を清掃する。
2)固 定：アンカを打込んだうえナットを締めて先端を十分に開くこと。
3)その他：コンクリートの穴明けの時、埋設した電線管を損傷しないようにする。
■JWW-CADファイル.zip（12.6KB)
後打ち式おねじ形メカニカルアンカーボルトの取付
