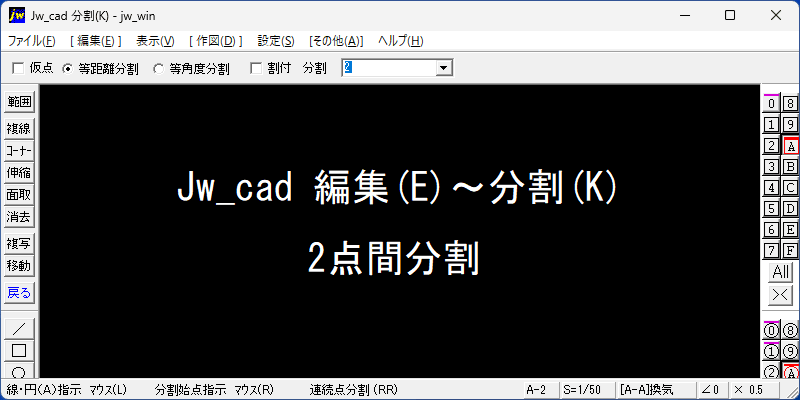

2点間を実点または仮点で分割します。□仮点で分割する場合は、コントロールバーの[□仮点]にチェックを入れます。

1. メニューバーから「編集」を選択し、[分割]コマンドを選択します。

コントロールバーの[等距離分割]を選択

1. コントロールバーの[等距離分割]を左クリックして選択します。

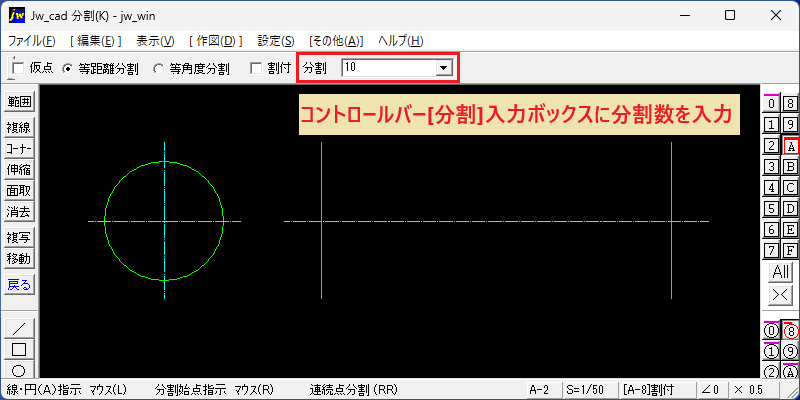

分割数を入力

1. コントロールバーの[分割]入力ボックスに分割数を入力します。
2. 正(+)の分割数に小数点以下の数値を入力すると実数による分割になる。（最後の分割部分のみが他の分割距離に小数点以下の数値を乗じた距離になる。）[等距離分割]参照
3. 負(-)の分割数に小数点以下の数値を入力すると比例分割になる。（始めの分割距離に分割数の小数点以下の数値を乗じた値が最後の分割距離になり、中間の分割距離は始めの分割距離から最後の分割距離まで順に比例した距離になる。）[等距離分割]参照

分割する点を右クリックで指示

1. 分割始点(読取点)を右クリックで指示します。
2. 分割終点(読取点)を右クリックで指示します。

分割位置を指示する（線上）

1. 分割位置を指示します。
2. 線を左クリックで指示すると、その線上の距離を分割した位置に実点(□仮点)が作図されます。

分割位置を指示する（作図ウィンドウ内）

1. 分割始点(読取点)～分割終点(読取点)を右クリックで指示。
2. 作図ウィンドウ内の任意の位置で右クリックすると、2点間分割になり、分割始点と分割終点の間を分割した位置に実点(□仮点)が作図されます。

円の場合

1. 分割数を入力し、円上と中心線の交点を始点として右クリックで指示します。
2. 次に円右と中心線の交点を終点として右クリックで指示します。
3. 円を左クリックで指示します。
4. 円周上(楕円上)の距離を分割した位置に実点(□仮点)が作図されます。
