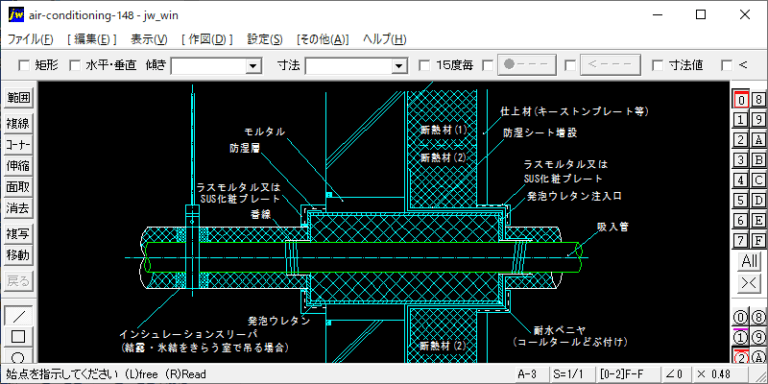

２）耐水べニヤの防湿処理：耐水ベニヤと防湿シート(アスファルトの場合)との付着を良くする為及び耐水ベニヤの防湿性を高める為コールタールのどぶ付けを行う。 ３）吊りボルト：冷媒配管は断熱ボルトで吊る。断熱ボルトの長さは断熱材の厚さと同等以上とする。 ４）冷媒配管の支持：図１のように木台を介して配管をチャンネルに載せ固定する。この場合平鋼と配管の間に２ｍｍのゴムパッキンを入れて締付ける。チャンネルを使用しないで支持する場合は、インシュレーションスリーパで吊る。

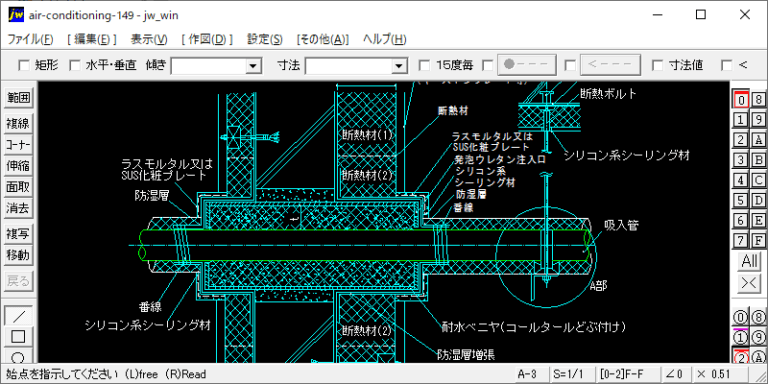

１) 防湿層の押え：配管廻りは、箱の部分を防湿シートで増し張りし、図のように配管部まで巻き上げ、その上から番線で締め付け防湿シートを配管に固定する。 ２) 耐水べニヤの防湿処理：耐水ベニヤと防湿シート(アスファルトの場合)との付着を良くする為及び耐水ベニヤの防湿性を高める為コールタールのどぶ付けを行う。 ３）冷媒配管の支持：結露・氷結をきらう室で配管を支持する場合はインシュレーションスリーパで吊る。

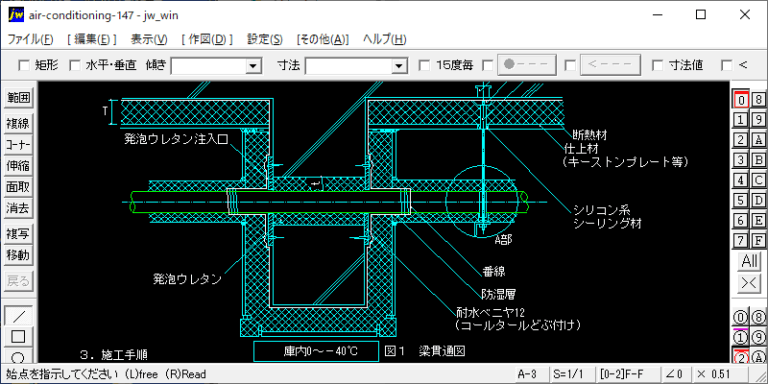

１．適用範囲：冷蔵庫・冷凍庫内の冷媒配管が梁貫通する場合。 ２．仕様及び施工法（図１：梁貫通図） ３．施工手順 １) 梁貫通部を除き断熱工事の施工を先行する。 ２) 梁の開口部に耐水ベニヤを取付け配管を挿入する。 ３) 配管を固定する。 ４) 梁の中にウレタンを注入発泡する。 ５) 梁貫通部廻りの防湿層及び断熱材の工事を施工する。 ６) 配管の保温工事を施工する。 ７) 仕上げ材を施工する。
