冷蔵庫冷凍庫内の冷媒配管の梁貫通

1.適用範囲:冷蔵庫・冷凍庫内の冷媒配管が梁貫通する場合。

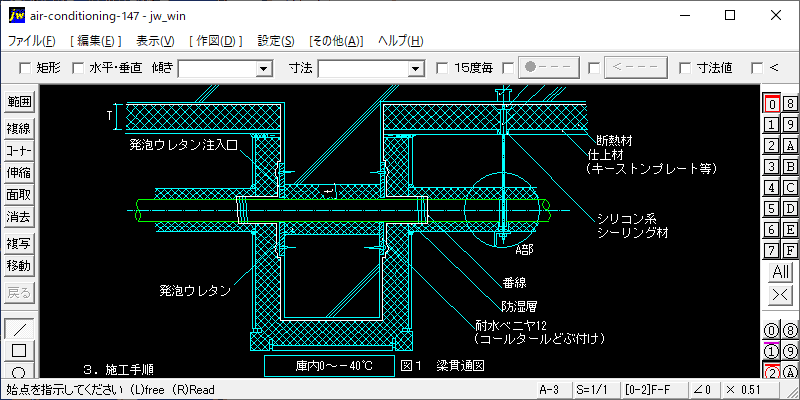

2.仕様及び施工法(図1:梁貫通図)

3.施工手順
1) 梁貫通部を除き断熱工事の施工を先行する。
2) 梁の開口部に耐水ベニヤを取付け配管を挿入する。
3) 配管を固定する。
4) 梁の中にウレタンを注入発泡する。
5) 梁貫通部廻りの防湿層及び断熱材の工事を施工する。
6) 配管の保温工事を施工する。
7) 仕上げ材を施工する。

4.注意事項
1) 防湿層の押え:配管廻りは、箱の部分を防湿シートで増し張りし、図のように配管部まで巻き上げ、その上から番線で締め付け防湿シートを配管に固定する。
2) 耐水べニヤの防湿処理:耐水ベニヤと防湿シート(アスファルトの場合)との付着を良くする為及び耐水ベニヤの防湿性を高める為コールタールのどぶ付けを行う。
3) 吊リボルト:冷媒配管は断熱ボルトで吊る。断熱ボルトの長さは断熱材の厚さと同等以上とする。
4) 冷媒配管の支持:図1のように木台を介して配管をチャンネルに載せ固定する。この場合平鋼と配管の間に2mmのゴムパッキンを入れて締め付ける。チャンネルを使用しないで支持する場合は、インシュレーションスリーパで吊る。
