１．長方形ダクトの吊り及び支持方法は亜鉛鉄板製のダクトと同様とし、その吊り及び支持金物は表１とする。

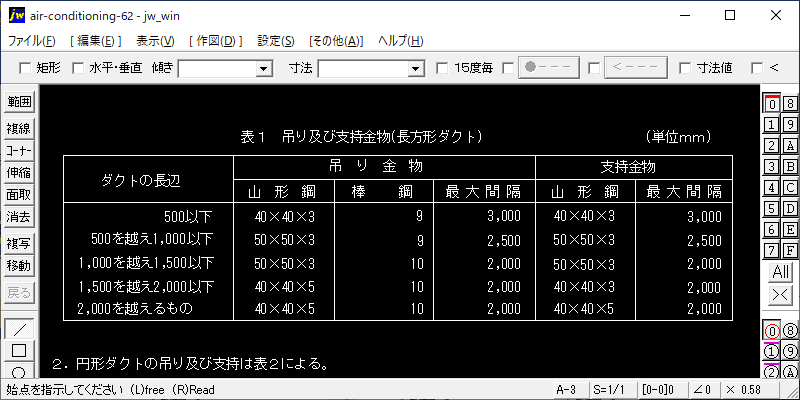

表１　吊り及び支持金物(長方形ダクト) (単位ｍｍ)

２．円形ダクトの吊り及び支持は表２による。
表２　吊り及び支持金物 (単位ｍｍ)

３．ダクトの吊り込み場所の雰囲気によっては、支持金物はステンレス又は塩ビ製とする。

■JWW-CADファイル.zip（4.47 KB)

62-硬質塩化ビ二ルダクトの支持方法

1 ファイル 4.47 KB
