水道用HI-TS継手 エルボ Jw_cad 図形

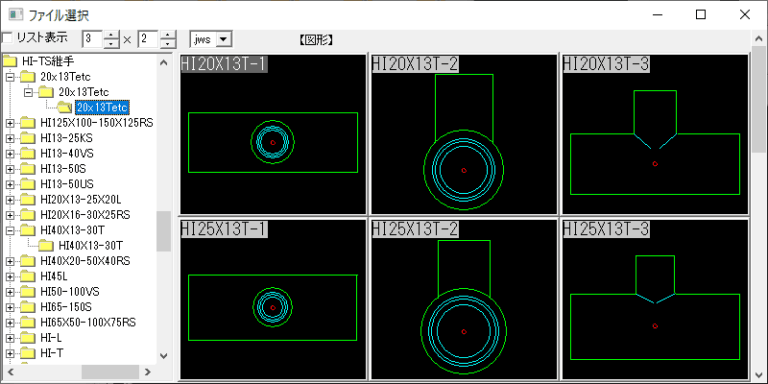

この図形は、水道用HI-TS継手のエルボをJw_cadで登録しています。 平面と上向き、下向きの3面を登録してあります。 平面図は合流中心、上面・下面・は管径の中心に基準点を設定。 ■JWS形式 18ファイル (6.90KB)
水道用耐衝撃性硬質塩化ビニル管(HIVP)継手は、使用圧力(静水圧)0.75MPa以下の水道配管に使用する硬質塩化ビニル管用の接着受口付きの継手です。耐衝撃性のものです。
この図形は、水道用HI-TS継手のエルボをJw_cadで登録しています。 平面と上向き、下向きの3面を登録してあります。 平面図は合流中心、上面・下面・は管径の中心に基準点を設定。 ■JWS形式 18ファイル (6.90KB)
