流量測定表
・工事及び工事名称 ・現場所長・担当者 ・流量測定表 ・測定日 年 月 日 ・系統名 ・ポンプ名称 ・ポンプ仕様 ・No. 測定場所 ・口径 mm ・設計水量 L/min ・実流量 L/min ・圧力 KPa(kgf/cm2)・入口・出口 ・電流値 A ・備 考（測定機器等） ■Jw_cadファイル.zip（3.35 KB)
Jw_cad 機械設備施工要領書
共通工事編・衛生設備編・空調設備編に分類して、機械設備施工要領書をJw_cadでまとめています。
- スリーブ工事・インサート工事・吊りボルト

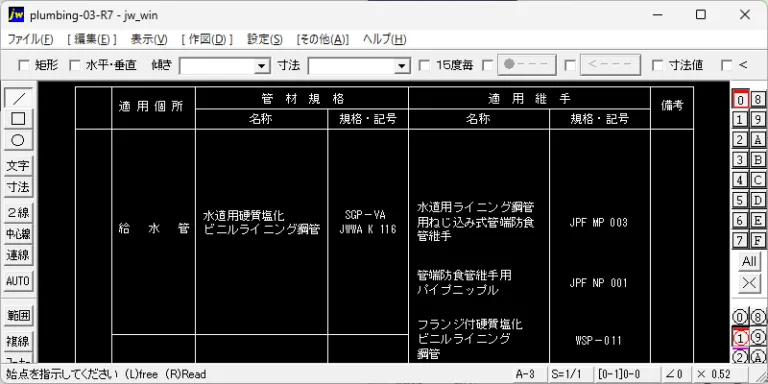

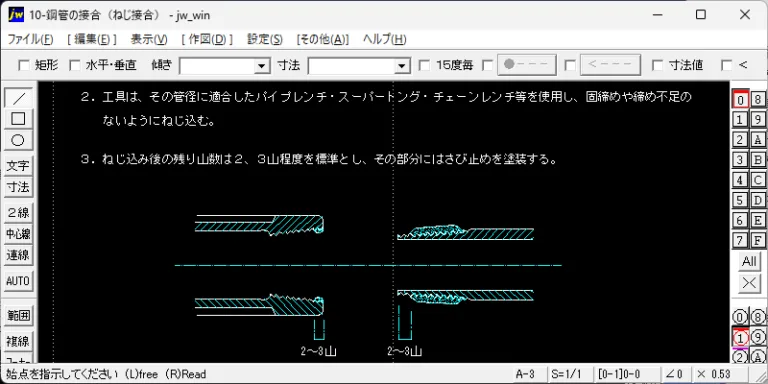

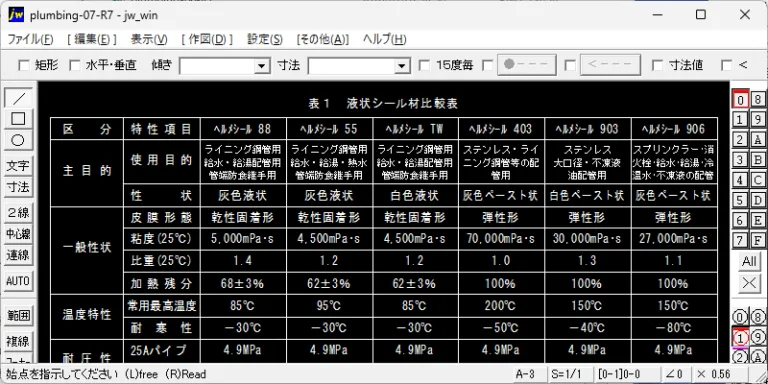

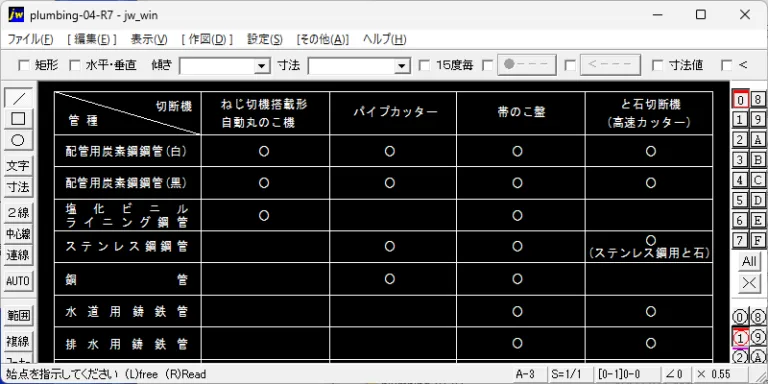

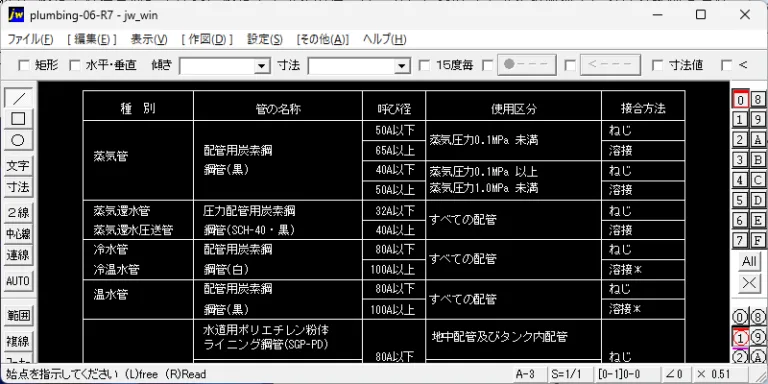

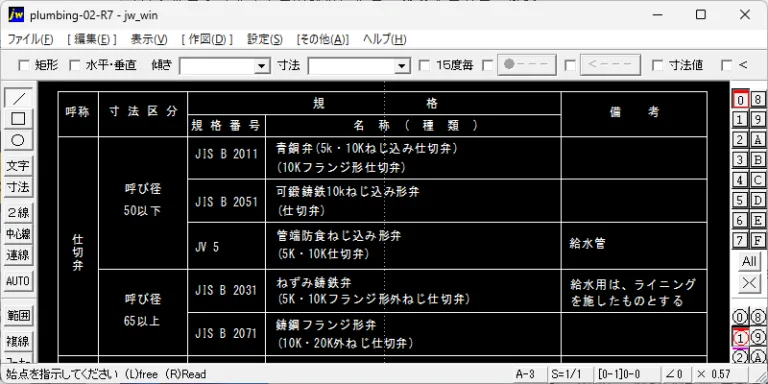

- 配管工事・配管及び継手・配管要領・各装置組立要領・配管試験
- 塗装工事・防食工事・機器廻り配管
- 桝の取付け・排水通気金物
- 消火配管・土工事・地盤沈下対策・保温工事・撤去工事
- ダクト材料・ダクト設備・ダクトの接続・送風機廻りダクト接続・ダクトの壁貫通・ダクトの支持方法
- 送風機の支持方法・ダンパの取付け・フードの製作・外部ガラリ
- 冷媒配管・配管の貫通・機器の耐震設置・区画貫通工事
- 計装工事・クリーンルーム工事・試運転調整など
風量調整フローチャート（排煙風量）（2）
■前項フローチャート(1)より ・機械廻りでのメイン風量調整 ・排煙口の風量測定 ・異常騒音、異常振動など最終チェック ・異常はないか？ ・NO：防音、防振処理 ・YES：全体風量の確認測定 ・電流値、ダンパー開度の記録 ・データと設計値との比較チェック ・風量合格か？ ・NO：機械廻りでのメイン風量調整に戻る ・YES：データ整理 ・試運転データ提出 ・終了
風量調整フローチャート（排煙風量）（1）
■スタート ・施工図による系統別風量の拾い出し ・設計風量算出 ・機械系統の外観チェック、ダンパー類の動作チェック ・ダンパー類は正常位置にセットされているか？ ・NO：前項に戻る ・YES：機器内清掃、電源工事、計装工事の完了 ・送風機運転 ・定格電圧、電流値読取り ・フラッシング ・過電流チェック ・電流値は正常か？
風量調整フローチャート（一般風量）（2）
■前項フローチャート(1)より ・機械廻りでのメイン風量調整、VD調整 ・末端器具の風量測定シャッター調整 ・異常騒音、異常振動など最終チェック ・異常はないか？ ・防音、防振処理 ・全体風量の確認測定 ・電流値、ダンパー開度の記録 ・データと設計値との比較チェック ・風量は合格か？ ・データ整理 ・試運転データ提出 ・終了
風量調整フローチャート（一般風量）（1）
■スタート ◆施工図による系統別風量の拾出し ◆設計風量算出 ◆機械系統の外観チェック、ダンパー類、VAV等の動作チェック ◆ダンパー類は正常位置にセットされているか？ ◆機器内清掃、養生フィルターセット、電源工事、計装工事の完了 ◆送風機運転 ◆定格電圧、電流値読取り ◆フラッシング ◆過電流チェック ◆電流値は正常か？ ◆メインVD調整
風量測定表
■風量測定表 ◆現場及び工事名称｜現場所長｜担当者 ◆風量測定表｜系統｜測定日：年月日 ◆項目｜送風機大きさ｜風量 ｍ3/h｜静圧 Pa｜モーター KW｜回転数 rmp｜電圧 V｜電流 A ◆階：No｜取付場所 ◆吹出吸込寸法 ｍ×ｍ｜面積 ｍ2｜設計風速 ｍ/s｜設計風量 ｍ3/h｜測定風速 ｍ/s｜測定風量 ｍ3/h ◆測定機器｜メーカー｜型式｜製造番号｜校正日
風量測定調整（3）
表１：風量測定点数 ■種類｜測定面(幅×長さ)(ｍｍ)｜測定点数｜備考｜適合器具の種類 ◆角型器具 ・250未満 ×500未満｜4｜面積等分の中心点｜VHS,GVS,GVS,BL,CL ・250未満 ×500～1,000｜4｜同上｜同上 ・250未満 ×1,000以上｜6｜同上｜同上 ・250～500×250未満｜4｜同上｜同上 ・250～500×500～1,000｜6｜同上｜同上 ・250～500×1,000以上｜8｜同上｜同上
風量測定調整（2）
１）空調機系、換気系の共通事項 (1)各機械系統毎に風量調整を行う。 (2)ドア、窓、その他開口部はできるだけ閉鎖し、室内を気密状態にして設計上のエアーバランスが得られるように留意する。 (3)電動機の過負荷に注意する。過負荷の場合はメインVDの操作を行い定格電流値に合わせる。 (4)調整後の風量は、それぞれの測定値が設計値の100～110％の範囲に入るように調整する。
