• ファンの向き・点検方向を確認してファンを配置する。
  • ファン2台の点検口を兼用、取替えを想定して600□点検口とした。
• 排気フードの面風速をチェックする。（0.2m/s以上）
  • フード面風速0.3m/sで全体の風量、ファンの風量をチェックする。

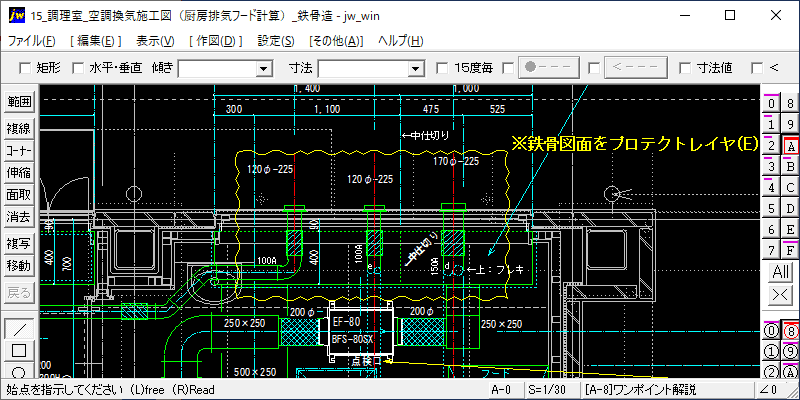

▲鉄骨図面をプロテクトレイヤ(E)に配置し、鉄骨スリーブを検討

• 外部ガラリに接続するチャンバーBOXには、底部に水勾配を付ける。
• 厨房：排気ダクトは、ロックウール50t巻き

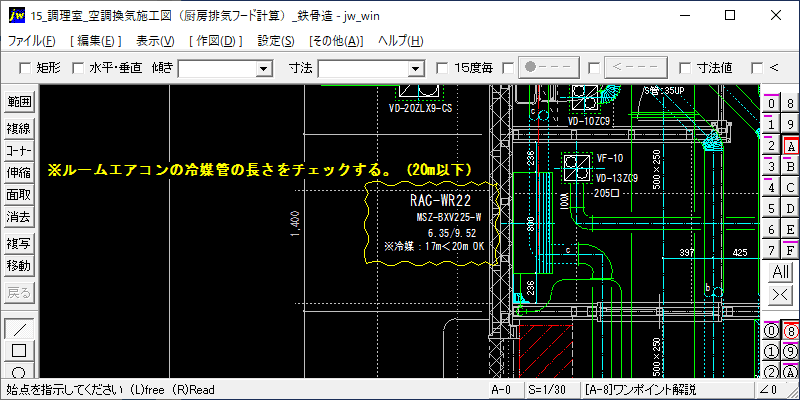

• ルームエアコンの冷媒管の長さをチェックする。（20m以下）
• 防火上主要な間仕切りを貫通する冷媒管には、耐火キャップを取付ける。
• 壁掛形エアコン：左に配管を仕込む場合は、機器付属配管分は露出配管（スリムダクト）となる。

▼Jw_cad 設備図形を使うと、この様な図面が書けます。

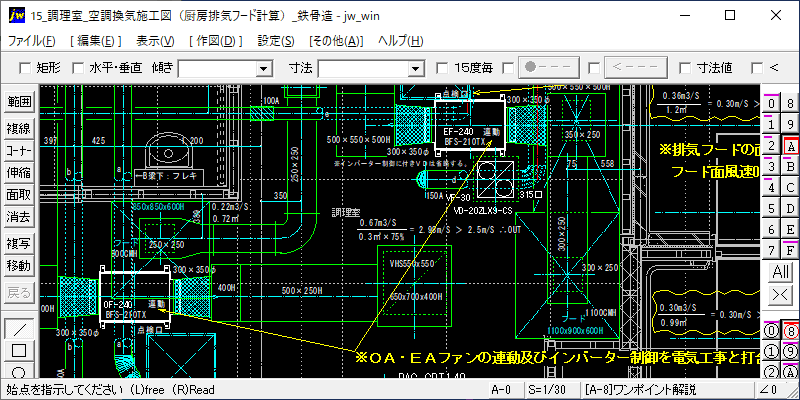

• ＯＡ・ＥＡファンの連動及びインバーター制御を電気工事と打合せする。

■Jw_cadファイル（767 KB)
