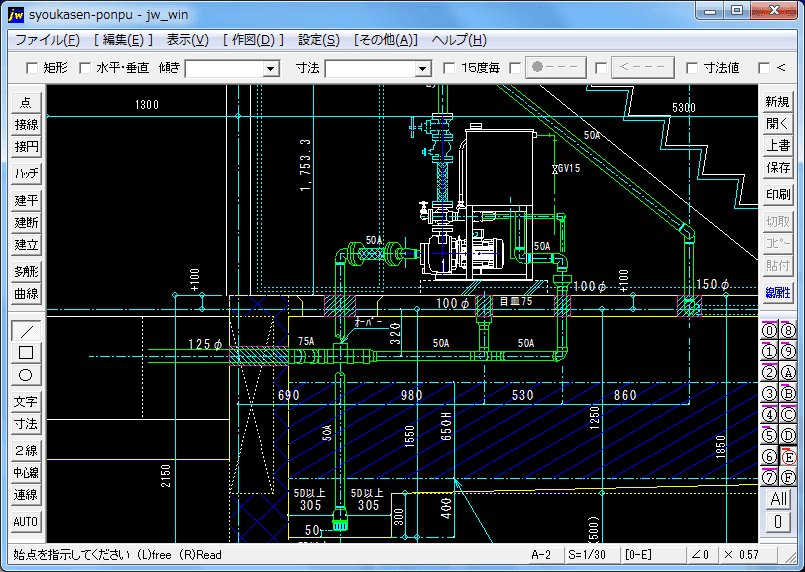

消火栓ポンプ廻り断面図 Jw_cad データ

消火栓ポンプ廻りの断面図 1:30

階段下の限られたスペースで機能的に納められる様に考えました。

下部、消火水槽の有効水量や吸込みピットでのフート弁廻りの必要寸法などを表現しています。

■JWW :1ファイル(25.3KB)

※製品版のご購入は、こちらからどうぞ!
