【Jw_cad 機械設備工事_施工図集｜ ダウンロード版 ｜ ワンポイント解説付】

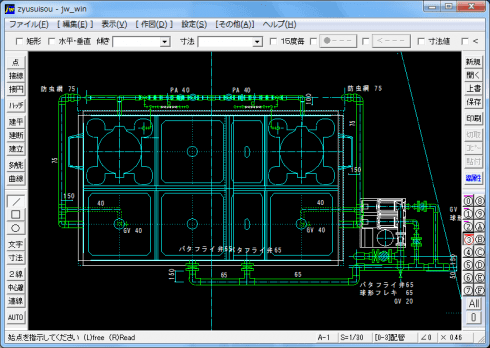

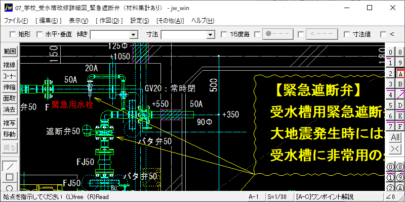

- ※設計図書から関連仕様を抜粋してチェックする。

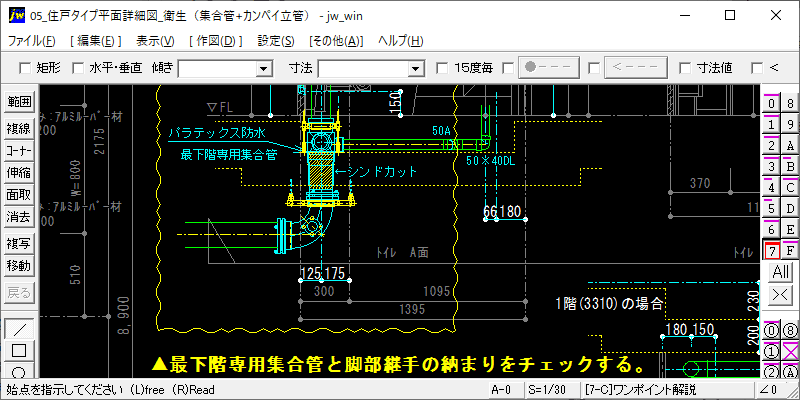

- 最下階専用集合管と脚部継手の納まりをチェックする。
- 立管：掃除口の高さ、取付階数、点検口高さなどをチェックする。
- ※ピット配管：勾配の起点となる。

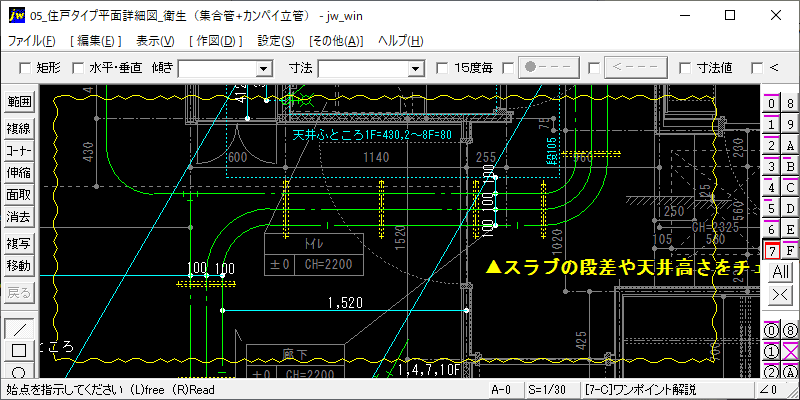

▼スラブの段差や天井高さをチェックし、天井配管のルートを検討する。

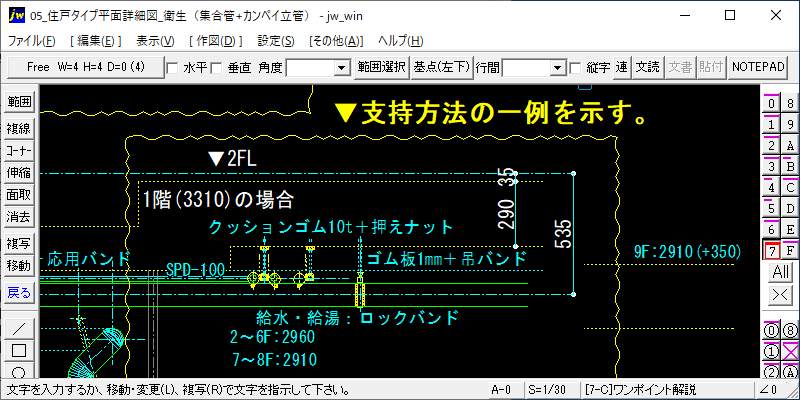

▼支持方法の一例を示す。

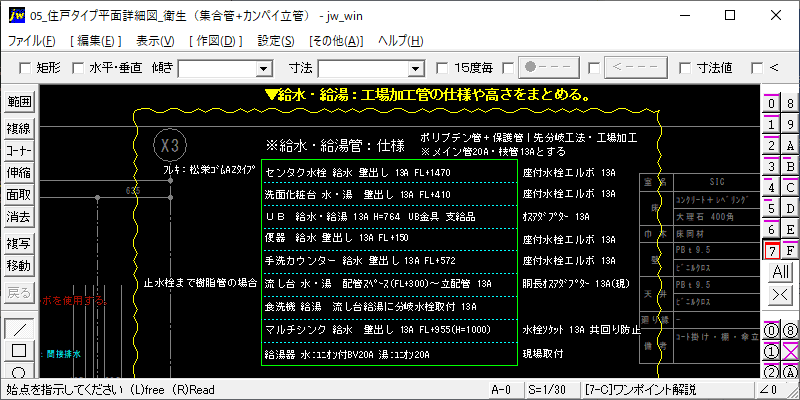

▼給水・給湯：工場加工管の仕様や高さをまとめる。
■ポリブデン管＋保護管｜先分岐工法・工場加工 ※メイン管20A・枝管13Aとする
■Jw_cadファイル（2,166 KB)
