１．施工要領並びに注意事項
１）送風機吐出側ダクトは風速が大であるので接続法や工作が悪いと抵抗を大きくし、騒音、振動の原因ともなる。送風機の吐出側ダクトは動圧成分を有効に静圧に変化させうる形状寸法にする。
図１ 送風機とダクトの接続の良い例悪い例
図２ 送風機とダクトの接続(吐出例)
L＝(1.5～2.5)B以下の時
B･･･吐出口の長辺寸法

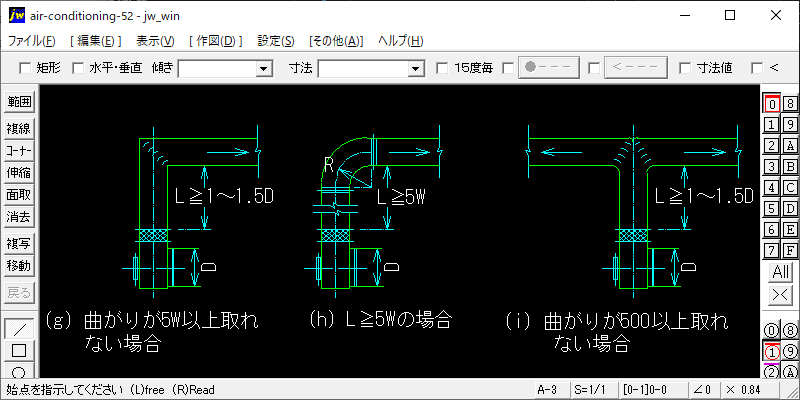

(g) 曲がりが5W以上取れない場合
(h) L≧5Wの場合
(i) 曲がりが500以上取れない場合
■JWW-CADファイル.zip（32.79 KB)
