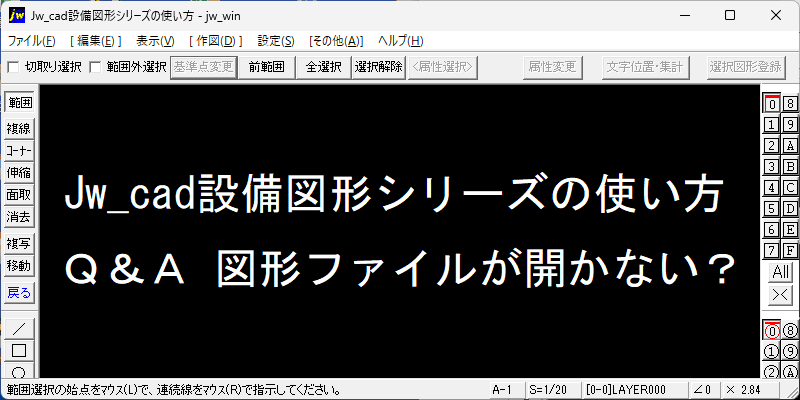

Q：設備図形・線記号変形が開かない？

【JW_CADでは読み込めないファイルです 。】と表示されます。

設備図形・線記号変形は、Jw_cad専用のデータファイルです。直接クリックしても開くことは出来ません。

A：Jw_cad設備図形Ver-**は、Jw_cad専用の図形データ(.jws)ファイルです。直接クリックしたりしても開くことはできません。※Jw_cadの図形コマンドから読み込んで下さい。

1. Jw_cadを起動。
2. メニューバーの[その他]→[図形]をクリックすると、ファイル選択の画面が開きます。
3. 左側にファイルを収納したフォルダの一覧が表示されていますので、そこから「Jw_cad設備図形Ver-**」を探し、左の＋マークをクリックすると下層が展開、次に、例えば「01-排水DV継手」の左の＋マークをクリックすると下層が展開、「DV-45DL」「DV-DL」などのフォルダをクリックすると、ファイルが呼び出されてきます。
4. 使いたい図形のファイル名をクリックすると、右側の表示欄に図形の一覧が表示されます。その中から、使用する図形を一つダブルクリックすると、自動的に選択画面が閉じて、作図画面に図形が仮表示されます。
5. お好きな位置に配置して下さい。
6. Jw_cad 設備図形の使い方はこちら

A：JWWで設備図面-簡単記号変形は、Jw_cad専用の線記号変形データ(.dat)ファイルです。直接クリックしたりしても開くことはできません。※Jw_cadの線記号変形コマンドから読み込んで下さい。

1. Jw_cadを起動し、配管のルートを作図します。
2. Jw_cadのメニューから、[その他(A)]→[線記号変形(S)]を選択。
3. 本データの保存先を開いて、作図したい部材ファイルを選択。
4. 先に作図しておいた配管ルートの線を指示（クリック）で、部材や記号を作図。
5. JWWで設備図面-簡単記号変形の使い方はこちら
