冷媒配管の防火区画貫通部処理-7(RC壁 耐火60分)

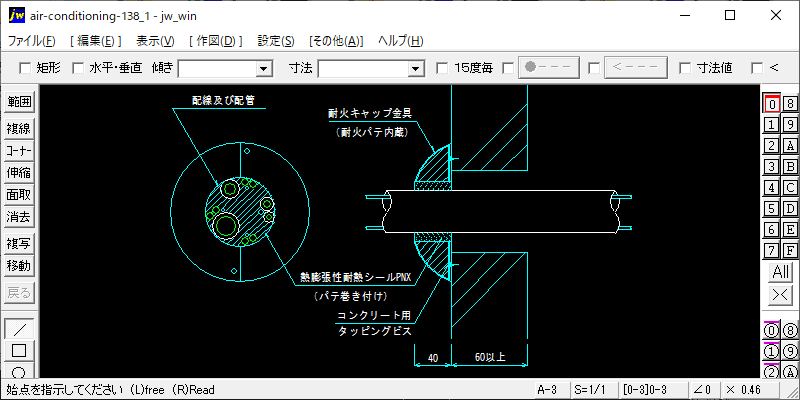

7.国土交通大臣認定番号:PS060WL-0842(CAD図解)

|配線及び配管|熱膨張性耐熱シールPNX(パテ巻き付け)|耐火キャップ金具(耐火パテ内蔵)|コンクリート用タッピングビス|

・貫通部形状(開口サイズ):円形(φ160以下)
・占有率:42.8%以下
・冷媒管(銅管)保温材(20以下):φ38.1以下(外径φ80以下)
・アルミニウム管:不可
・断熱ドレンホース:外径φ37以下
(商品名:耐火キャップ IRC-NX)

■JWW_CADファイル.zip(9.37 KB)

■ダウンロードマネージャーへ
