１．長辺が1,500ｍｍ以上のダクトには、リブ形補強は施さず、形鋼による縦方向の補強又はロッド補強を行う。
表１　縦方向の補強用形鋼寸法(ｍｍ)
※形鋼ステンレス鋼とする。
図１　形鋼による補強

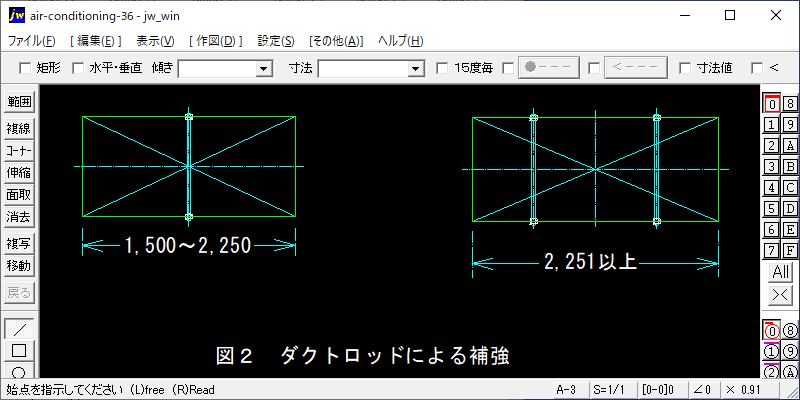

図２　ダクトロッドによる補強
