グラスウールダクト製作仕様

1.マイクロダクトシステムの資料

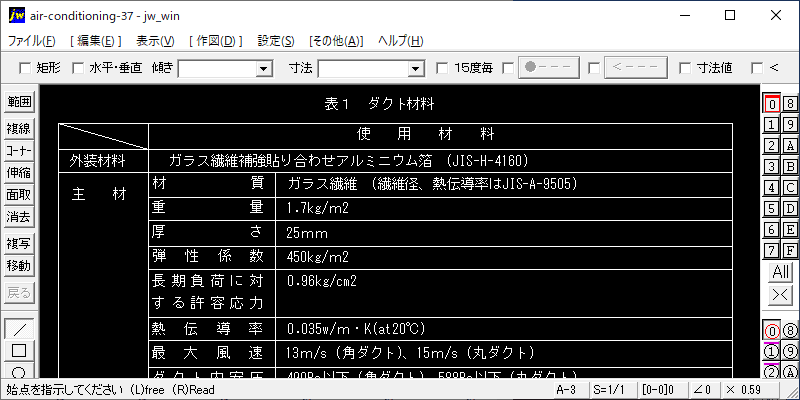

1)ダクト材料 表1 ダクト材料
外装材料:ガラス繊維補強貼り合わせアルミニウム箔 (JIS-H-4160)
材質:ガラス繊維 (繊維径、熱伝導率はJIS-A-9505)
重量:1.7kg/㎡
厚さ:25mm
弾性係数:450kg/㎡
長期負荷に対する許容応力:0.96kg/㎠
熱伝導率:0.035w/m・K(at20℃)
最大風速:13m/s (角ダクト)、15m/s (丸ダクト)
ダクト内安圧:490Pa以下 (角ダクト)、588Pa以下 (丸ダクト)
ダクト内温度:0~75℃
ダクト外温度:~70℃
不燃性能:建設省認定不燃材料 第1037号
内面処理:繊維飛散防止熱硬化処理

2)ダクト補助材料
(1) アルミニウム箔粘着テープ(グラスウールダクト専用テープとする)
表2 ダクト補助材料
材質:アルミニウム箔 (JIS-H-4160)
アルミニウム箔の厚さ:0.05mm
アルミニウム箔テープの巾:75mm (角ダクト用)、50mm (丸ダクト用)
アルミニウム箔の引張強さ:3.8±0.1kg/㎠
粘着材層の引剥がし強さ:0.6±0.1kg/㎠
粘着材層のせん断強さ:3.2±0.25kg/㎠
(2) 接着剤:水溶性酢酸ビニル系エマルジョンとする。(JIS-K-6804)
