１．施工基準 １）蒸気コイル廻りの配管を図１に示す。 図１：蒸気コイル廻り配管　 a．蒸気コイル2段設置｜b．堅形蒸気コイル ２．参考 １）ドレンが凍結するおそれのある場合は、凍結防止対策を行う。 ２）上下コイルのドレン量が極端に異なる場合はコイル毎にトラップを設ける。図２参照。 ３）コイル出入口に圧力計を取付けた方が望ましい。

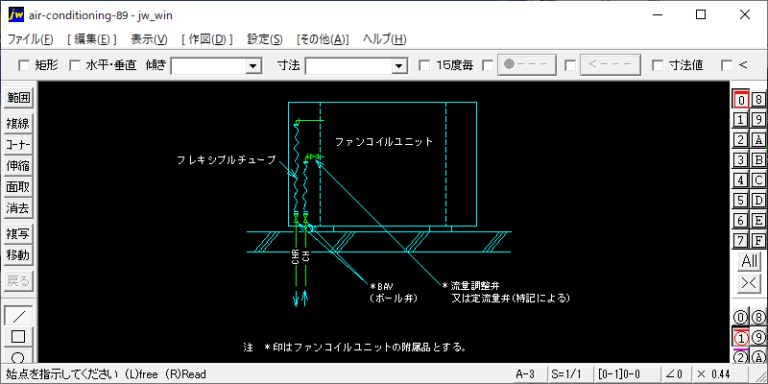

１．重点項目 １）ドレンホースとドレンパンの接続はボルト付締付けバンド等ではずれないように取付ける。 ２）天吊りFCUのドレン配管はドレンパン近傍で立下げた後、横引き配管する。 ３）ドレン配管は通水試験をし、漏れと流れの状態を確認する。

１．天吊り型は、ドレン接続口と配管を所定のフレキシブルホースで接続すると自然にトラップを形成するので、新たにトラップは取付けない。 ２．天吊り型の直前(天井内)には、ストレーナーは取付けない。 ３．天吊り型には空気抜きが付属していないので、主配管を本体の接続口より高い位置に配管し、分岐管等は順勾配に配管する。(空気溜りを防ぐ)

１．上部、下部のドレン管は単独で排水し、上部ドレン管にはトラップを設ける。 ２．温水コイルを設ける場合は、コイル内の水が抜けるように排水及び空気抜きを設ける。(凍結防止等) ３．冷却水管の出入口には弁を取付ける。 図１：パッケージ空調機(冷却塔使用) 冷却水管・圧力計取付・洗浄用タッピング(25A)・排水の納まり

１）給水装置の給水管には、蒸気ボイラに近接した位置に、給水弁及び逆止弁を取付けること。(ボ構第191条) 表１：給水弁の口径 ２）還水管の取付方法：図１のように、蒸気管と還水管の間にバランス管を設け、還水管の一部が破損した時、ボイラ内の缶水が流出するのを防止する(ハートフォード連結法)。(ボ構第191条) 図１：ハートフォドコネクション ３）伝熱面積が12ｍ2以下では給水装置は１個、12ｍ2を超える場合は２個以上設ける。(ボ構第188条)

１．法的基準 １）最高使用圧力0.98MPa(10kgf/cm2)以上の蒸気ボイラのブロー管は、図１のように、直列にブロー弁を２個以上又は、ブロー弁とブローコック１個以上を必ず取付ける。（ボ構第 194条） ２）給水装置、給水管、ブロー管については、「鋳鉄製のボイラの法的基準」「空091」を確認する。 ３）排水基準の確認が必要である。 図１：ブロ－配管 ２．施工基準 １）ブロー管の管径は、ボイラのタッピングと同サイズとする。

１）バイパス装置概略寸法は表１とする。 表１：蒸気用減圧弁バイパス装置概略寸法 ・図１：装置図 ２）減圧は断熱膨張に近い為、圧力が下がっても温度は２次圧飽和温度まで下らない過熱蒸気の為、２次側配管の熱応力に注意する。減圧後の蒸気温度を表２に示す。 表２：減圧後の蒸気温度(℃)

１．減圧弁 １）減圧弁口径の選定〔(技術検討)の項を参照のこと〕 ２）二次側蒸気圧力が一次側蒸気圧力の約15％以下では二段減圧を行う。 ３）減圧弁廻りの施工要領は図１とする。 (1) ストレーナは減圧弁メーカー推奨メッシュのものを設ける。(参考：ベンの場合60～80メッシュ) (2) ユニオン接合は不可とする。 図１：蒸気用減圧弁(溶接配管)
