パッケージ空調機(空調機廻り配管)

1.上部、下部のドレン管は単独で排水し、上部ドレン管にはトラップを設ける。
2.温水コイルを設ける場合は、コイル内の水が抜けるように排水及び空気抜きを設ける。(凍結防止等)
3.冷却水管の出入口には弁を取付ける。

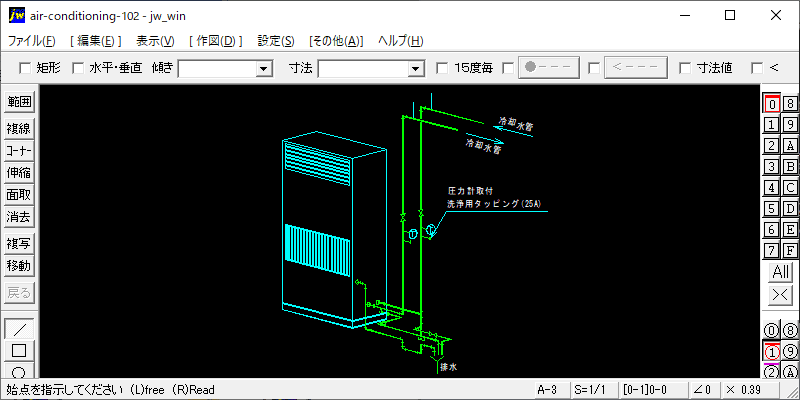

図1:パッケージ空調機(冷却塔使用)
冷却水管・圧力計取付・洗浄用タッピング(25A)・排水の納まり

■JWW_CADファイル.zip(13.65 KB)
