Jw_cad 寸法(M) 端部の記号の変更
[寸法]コマンドで、コントロールバーの[端部]を左クリックすると、作図される端部の記号を[端部●](点)→[端部- >](矢印)→[端部-<](逆矢印)→[端部●](点)の順に切り替えることが出来ます。
Jw_cad のカテゴリーページ
[寸法]コマンドで、コントロールバーの[端部]を左クリックすると、作図される端部の記号を[端部●](点)→[端部- >](矢印)→[端部-<](逆矢印)→[端部●](点)の順に切り替えることが出来ます。

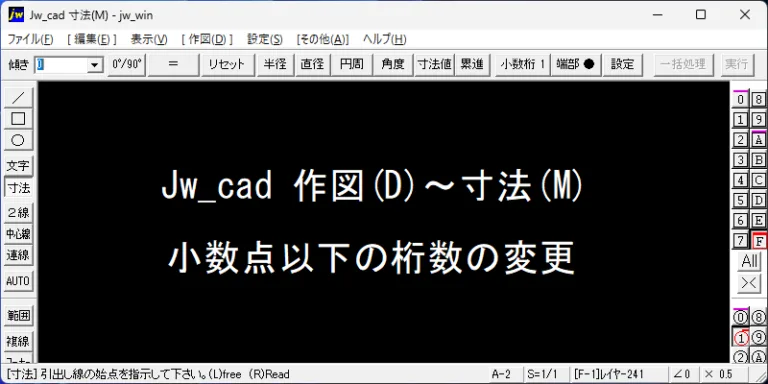

[寸法]コマンドで、コントロールバーの[小数桁 2](表示される桁数が2桁という意味)を左クリックすると、小数点以下に表示される桁数を0~3([小数桁 2] →[小数桁 3] →[小数桁 0] →[小数桁 1]→[小数桁 2])の範囲で切り替えることができます。

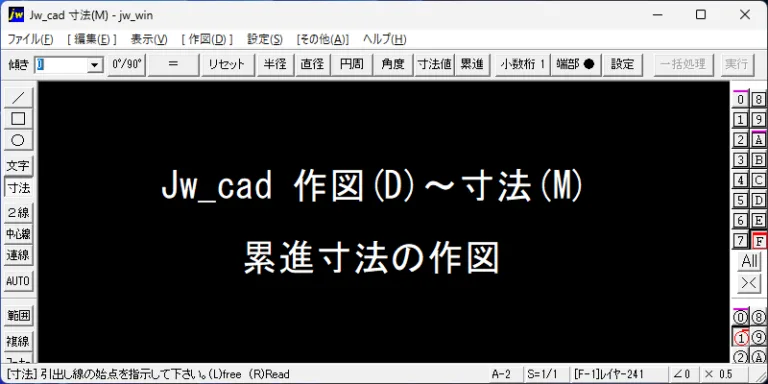

[寸法]コマンドを選択し、コントロールバーの[累進]を左クリックする。 引出し線の始点位置と寸法線位置を指示し、累進寸法の始点を指示する。続けて終点を指示していくと、累進寸法が作図できます。!累進寸法の始点および終点は読取点を指示します。

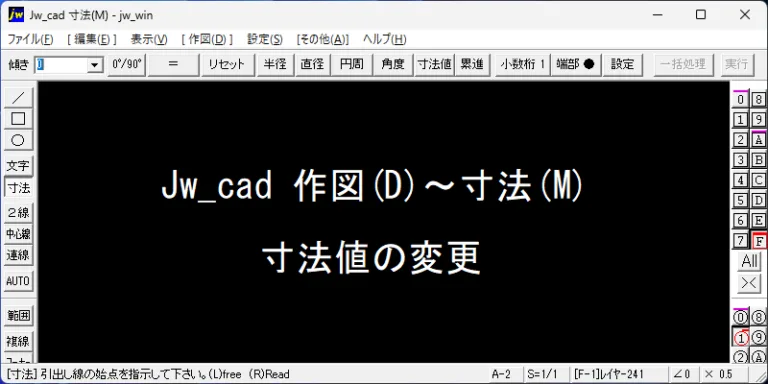

[寸法]コマンドを選択し、コントロールバーの[寸法値]を左クリックする。 変更する寸法値を右ダブルクリックで指示すると、「寸法値を変更してください」ダイアログが表示され、変更したい値を入力すると寸法値が変更される。寸法図形の寸法値変更のとき寸法図形を解除するにチェックを入れると、寸法値が変更されると同時に寸法図形が解除される。
[寸法]コマンドを選択し、[寸法値]を左クリックする。 移動する寸法値を右クリックで指示する。続けて、移動先の位置を指示する。移動する寸法値の指示後に、コントロールバー[基点]・[○○方向]を左クリックすると、移動している寸法値の基点や移動方向が設定できる。※寸法図形化された寸法値の移動が行える。

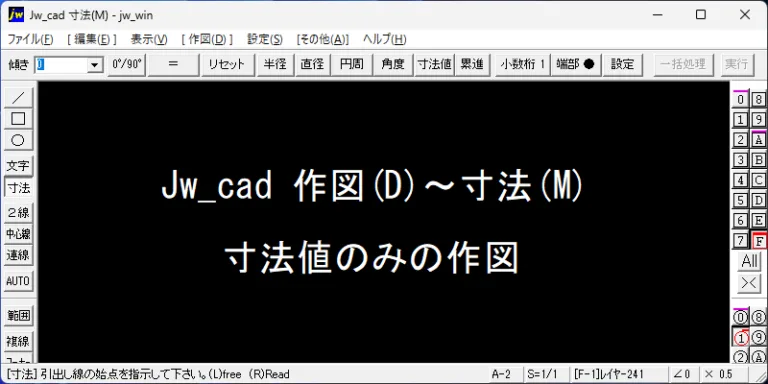

[寸法]コマンドを選択し、コントロールバーの[寸法値]を左クリックする。 寸法値の始点を左クリックで指示する。続けて、寸法値の終点を左クリックで指示すると、寸法値のみが作図されます。連続入力の場合の終点は右クリックで指示します。
[寸法]コマンドを選択し、コントロールバーの[角度]を左クリックする。 求める2線間角度の1線目を左ダブルクリックで指示し、2線目を左回り方向で指示する。続けて、寸法線位置を指示(左クリックで任意点、右クリックで読取点)すると、2線間の角度寸法が作図される。
[寸法]コマンドを選択し、コントロールバーの[角度]を左クリックする。 角度の原点にする位置を指示し、引出し線の始点位置と寸法線位置を指示する。それぞれの位置を示す仮線は、角度寸法を求める同心円で表示される。角度寸法の始点および終点は読取点を指示する。
