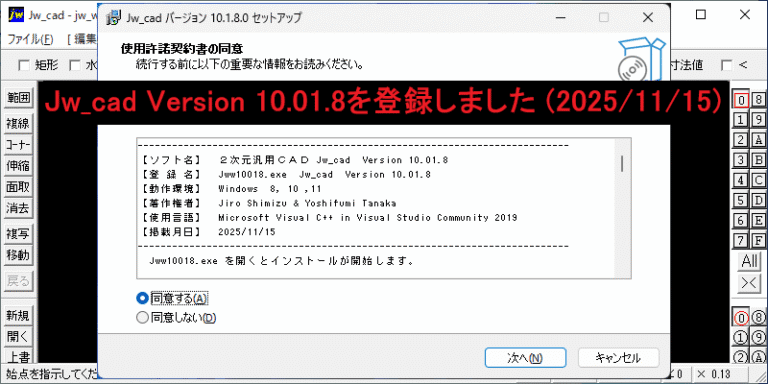

Jw_cad Version 10.01.8が登録されました (2025/11/15)
ブロック図形を含むファイルほ保存しようとするとき、保存に失敗し、 そのファイルが読み込めなくなるバグ（Version 10.01.7 で発生）をフィックスした。 一般設定の[透過属性]をオフにして画像を表示しているとき、Direct2dのチェックを外すと画像が表示されなくなり、 強制終了する場合がある現象を回避した。
Jw_cad のカテゴリーページ
- CADで設備図面を書いてみましょう。
- Jw_cadの基本的な使い方と最新情報。
- Jw_cad 設備図形の使い方_目次
- Jw_cad 使い方 目次
Jw_cad Version 10.01.7が登録されました (2025/11/08)
Version 10.01.7 での変更点は以下のとおりです。 文字コマンドの外部エディタで 、tenp.txt へのShift-JIS形式での書き込みに不具合があったものを直した。 Jw_cad Copyright (C)1997-2025 Jiro Shimizu & Yoshifumi Tanaka
Jw_cad 式の計算（べき乗・三角関数・ルート・円周率）
アークタンジェント(arctan)の場合は、文字入力ダイアログに //30= と式=を入力確定し、[Ctrl]キーを押しながら文字作図位置を指示すると、式と答えが作図されます。 アークタンジェント(arctan)の場合は、半角 //数値、半角 //(式)、半角小文字 a数値、半角小文字 a(式) が使用できます。
Jw_cad 文字入力で式の計算（四則演算）
[文字]コマンドで、表示される「文字入力」ダイアログに計算式を入力確定し、 [Ctrl]キーを押しながら文字作図位置を指示すると、計算結果が表示されます。 「文字入力」ダイアログに、「式=」と入力すると作図ウィンドウに「式=答」が作図され、「式」だけを入力すると作図ウィンドウに「答」だけが作図されます。

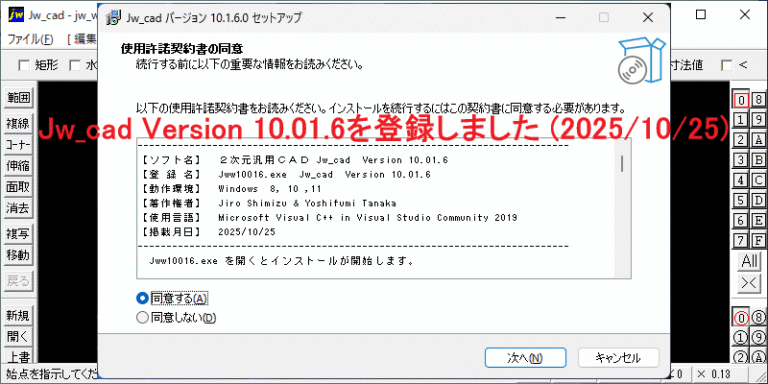

Jw_cad Version 10.01.6が登録されました (2025/10/25)
文字コマンドの貼り付けのとき、行間に続けて指定できる1行の文字数 （行間；「5,10」 と入力すると 行間が5mm、1行の文字数が10文字となる。） が、全角文字を含むと正しくならないバグをフィックスした。
Jw_cad Version 10.01.5が登録されました (2025/10/20)
「貼り付け」コマンドの「□グループ化」チェックボックスが10.01.4で表示されなくなってしまったものを戻した。 外部エディタで半角256文字以上の文字列を選択すると、強制終了するバグをフィックスした。
Jw_cad 文字の均等割付け
文字の終りから均等割付する位置の最後まで「・」（全角中点）を連続記述すると均等割付されます。文字の最後が「･」（半角中点）の場合は半角分均等割付されます。文字の最後を「・」（全角中点）や「･」（半角中点）にする時は、スペースを記述します。
Jw_cad 特殊文字の作図
[文字]コマンドで、「文字入力」ダイアログの文字列の途中に以下の文字（特殊文字）を入力すると、その直後の文字だけが特殊文字で指定した形式で表示されます。 半角・全角文字の上付文字、半角・全角文字の下付文字など

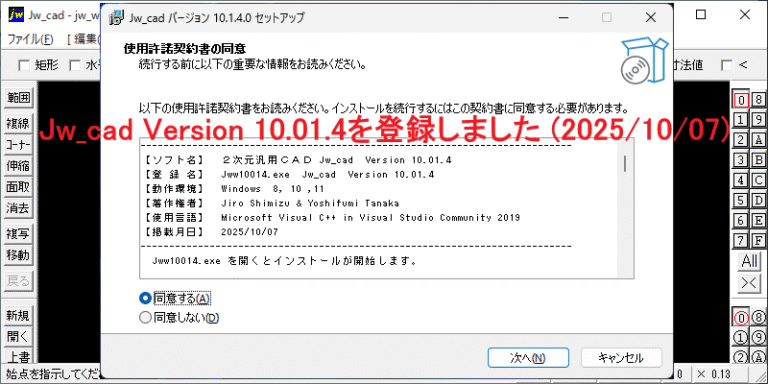

Jw_cad Version 10.01.4が登録されました (2025/10/07)
sfcファイルの読込で全角文字が含まれると文字幅が拡がってしまうバグをフィックスした。 10.01.3で、文字入力時、すでに書いてある文字を左ドラッグしても角度や文字属性を拾えなくなっていたものを直した。 環境設定ファイル⇒書出しで正常なJWF内容を保存できない、という不具合を直した。など
Jw_cad 文字列の途中での書体の変更
[文字]コマンドで、「文字入力」ダイアログの文字列の途中に制御文字（^! ^/ などの記号・文字）を入力すると、それ以降の文字がすべて制御文字で指定した書体や文字色で表示されます。
