[寸法]コマンドを選択し、コントロールバーの[累進]を左クリックする。
引出し線の始点位置と寸法線位置を指示し、累進寸法の始点を指示する。続けて終点を指示していくと、累進寸法が作図できます。！累進寸法の始点および終点は読取点を指示します。

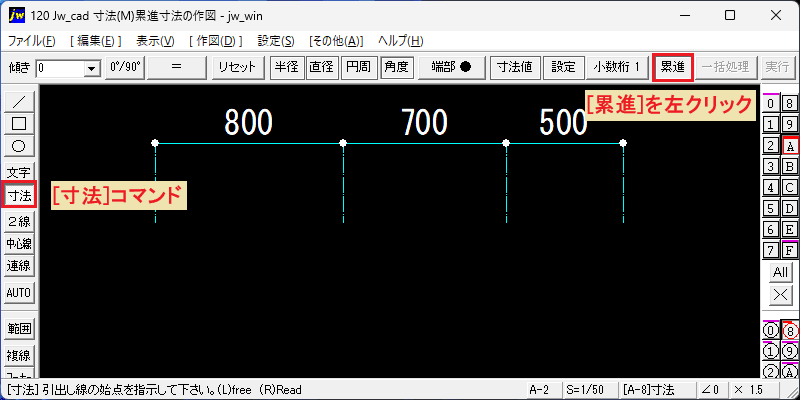

[寸法]コマンドから[累進]を左クリック
![[累進]を左クリック](https://setsubit.com/wp-content/uploads/2026/02/size-121.png)
- 参考に作図されている寸法値があります。
- メニューバーから「作図」を選択し、続いて[ 寸法 ]コマンドを選択します。または、ツールバーの[ 寸法 ]を選択します。
- コントロールバーの[累進]を左クリックします。

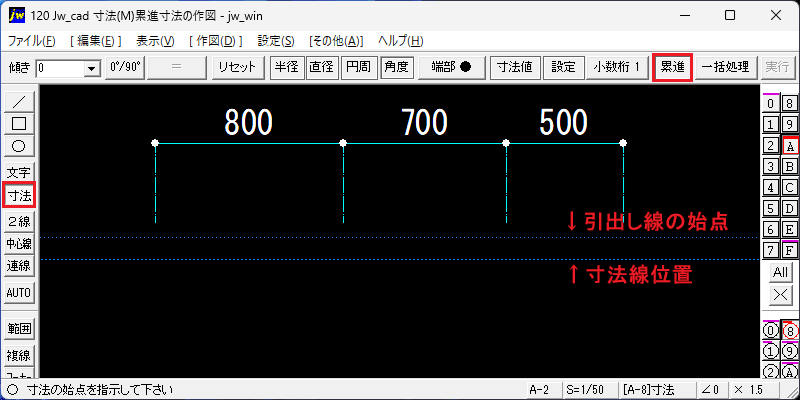

引出し線の始点位置と寸法線位置を指示
- 引出し線の始点位置を指示します。例では、任意点を左クリックしています。
- 続けて、寸法線位置を指示します。例では、任意点を左クリックしています。

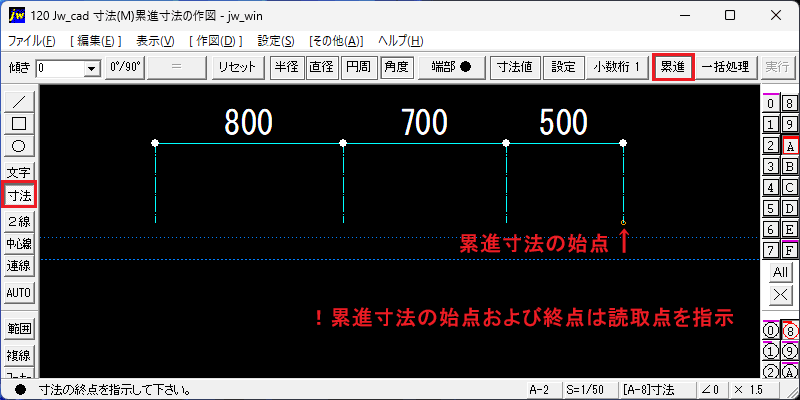

累進寸法の始点を指示
- 累進寸法の始点を指示します。！累進寸法の始点および終点は読取点を指示します。

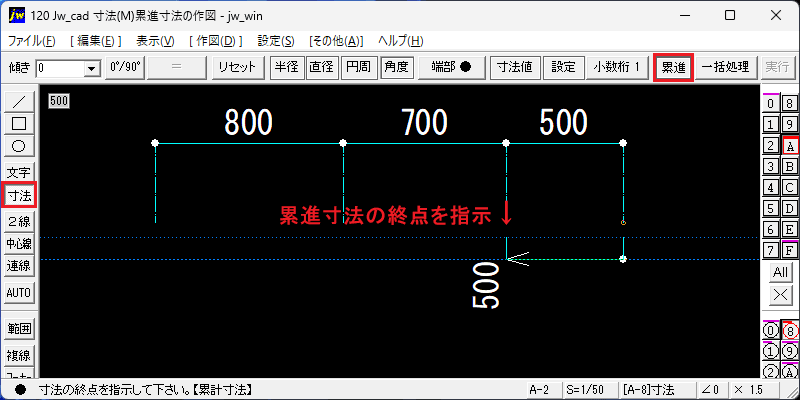

累進寸法の終点を指示
- 累進寸法の終点を指示します。1点目の累進寸法 500が作図されました。

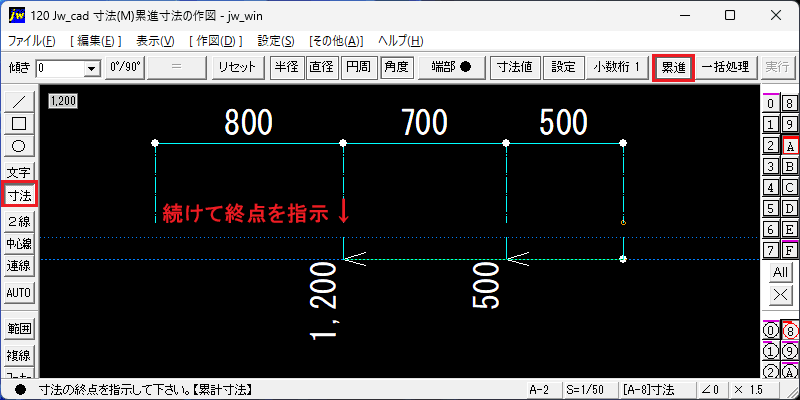

続けて終点を指示
- 続けて終点を指示します。2点目の累進寸法 1,200が作図されました。
続けて終点を指示

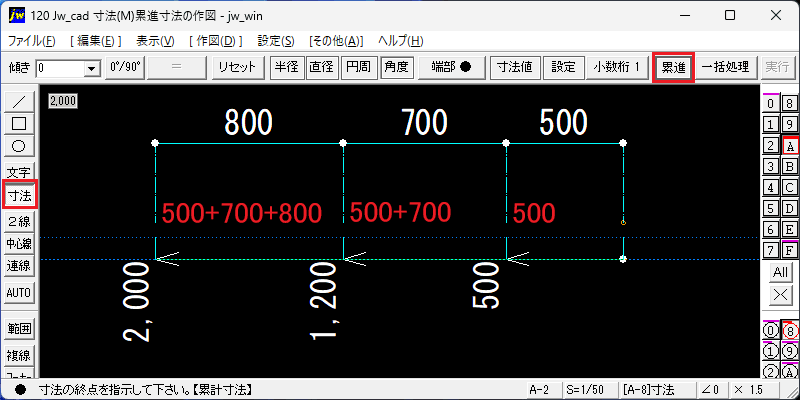

- 上の画像のように、1点目の寸法は 500、２点目の寸法は 500+700=1,200、3点目の寸法は 500+700+800=2,000 となる累進寸法が作図されました。
例えば、この操作が必要な場面
- 製図全般における寸法値の作図。
