【Jw_cad 機械設備工事_施工図集｜ダウンロード版｜ワンポイント解説付】

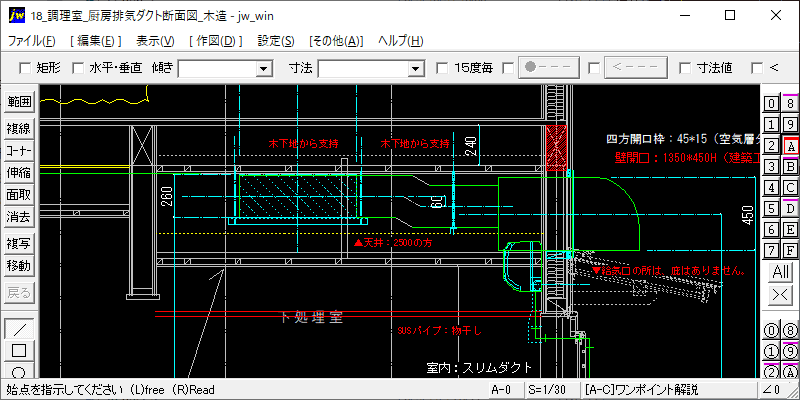

- 機器やダクト：支持金物を梁や垂木に固定し、吊りボルトを出す。

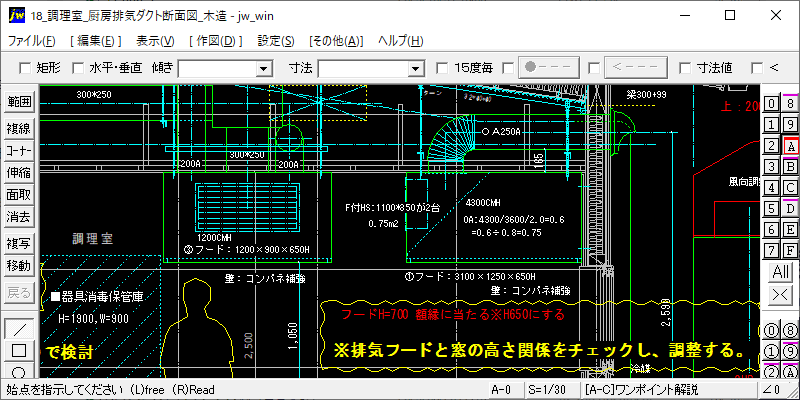

- 厨房機器の高さをチェックし、排気フードのＨ寸法を調整。
- 給排気形フードのＯＡ面積を算定する。
- 必要風量を風速2m/s以下、ガラリ開口率80％(0.8)で検討
- 給排気形フード：フード内を斜めに仕切り、前面にフィルター付きＨＳを設ける。
- 風量に見合うグリスフィルターが、フード内に納まるか？チェックする。

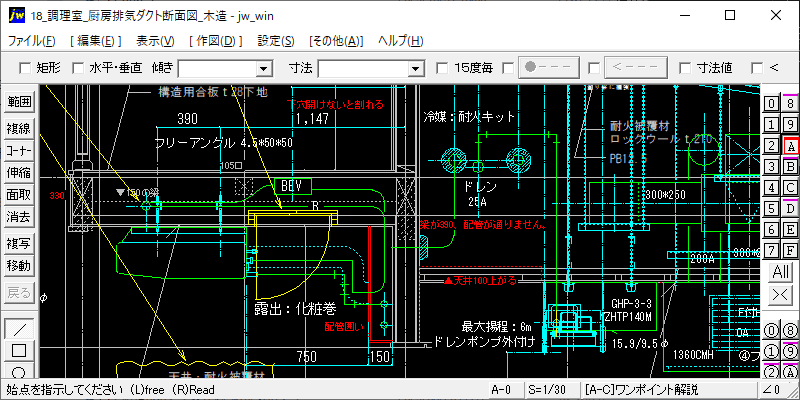

- 木造準耐火の場合：上下階を区画する床下～天井内を通る配管は、ロックウール巻き
- 点検口内は、石膏ボード二重貼りの二重構造とする。

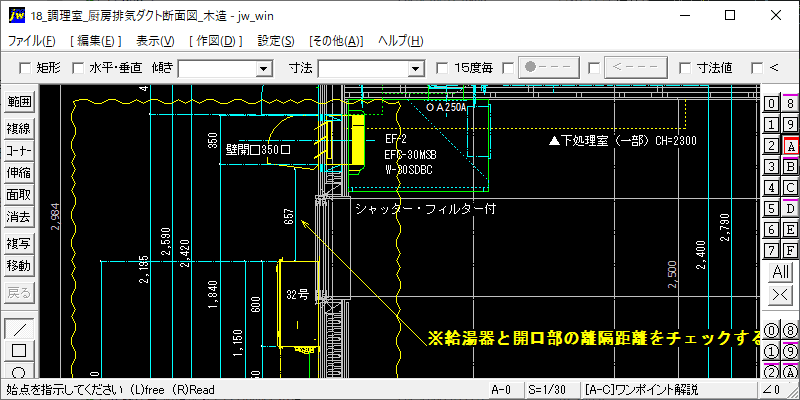

- 給湯器と開口部の離隔距離をチェックする。
- 木造準耐火の場合：上下階を区画する床下～天井内を通る配管は、ロックウール巻きとなるが、天井被覆材・強化プラスターボード15mmを梁下に貼る二重天井とすることで緩和。
- 注）換気ダクト・天井埋込の換気扇、エアコン、照明などが対象になるので注意が必要です。
■Jw_cadファイル（942 KB)
