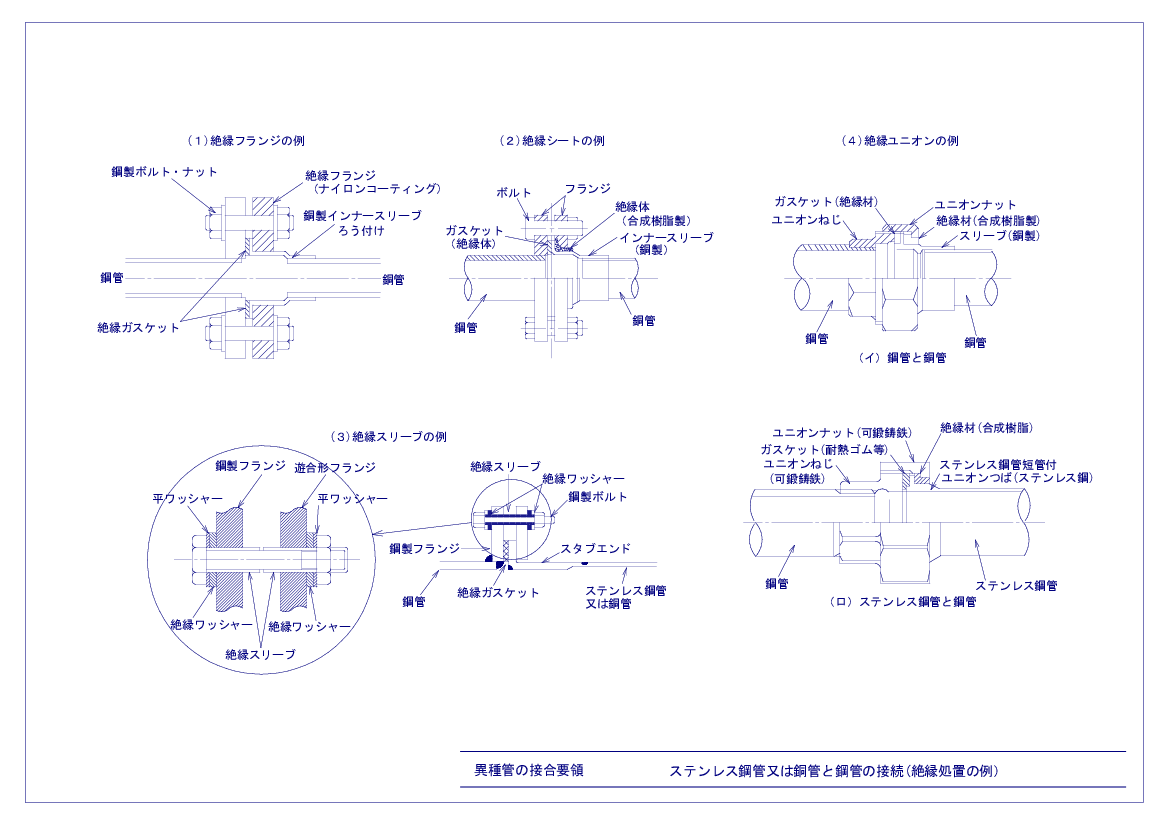

【タイトル：ステンレス鋼管又は銅管と鋼管の接続（絶縁処置の例）】■活用シーン 異種金属管を直結すると発生する電食を防ぐための、絶縁継手を用いた接続要領図です。施工前の工法確認や、現場での品質管理ツールとしてご活用ください。■設計のこだわり 異種金属間の電位差を考慮し、絶縁フランジや絶縁ユニオンの適切な設置位置を明示しています。接続部のスペース確保やメンテナンス性を考慮した納まりの検討、バルブや点検口との干渉回避の検討材料として参考にしてください。■対象ユーザー 給排水衛生設備の現場管理者や、施工図作成担当の方に向けて作成しました。ノースケールのため、あくまで標準的な考え方を示すものとしてお使いください。実務においては、必ず特記仕様書や各自治体の施工要領を確認した上で設計・施工を行ってください。
