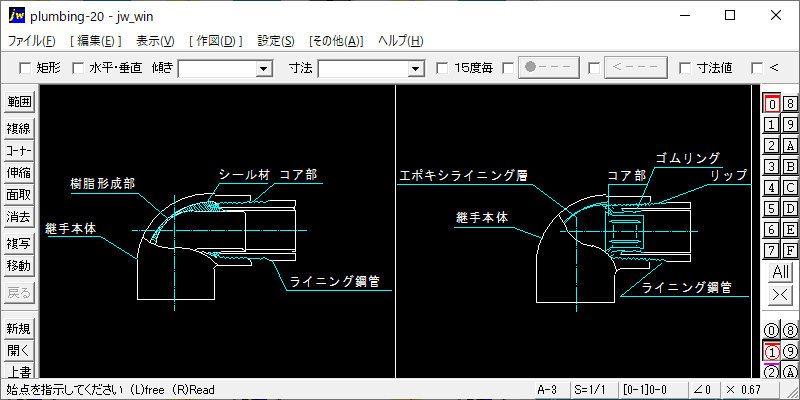

水道用ねじ込み式管端防食継手の種類と構造を下記に示す。

• 1.コア内蔵形例
  • (1) ゴムリングタイプ（シールリングタイプ）
    • ねじ込式管継手（脱塩ビ）
    • 管内面ライニング (コア付)
    • ゴムリング(シールリング)
    • 管内面ライニング
    • 樹脂ライニング鋼管
  • (2) シーラントタイプ
    • ねじ込式管継手（脱塩ビ）
    • 管内面ライニング (コア付)
    • 螺旋状リップ付コア又は波状コア
    • シール材
    • 管内面ライニング
    • 樹脂ライニング鋼管
• 2.水栓取り付け部
  • （ 正 ）給水栓エルボ器具接続用継手 Z形
• 3.バルブ取り付け部
  • 異種金属接続用 Z形

■JWW-CADファイル.zip（38.12 KB)

20-塩化ビニルライニング鋼管の接合（ねじ接合）（3）【R7更新】

38.12 KB 1 file(s)
