クリーンルーム天井立下がり管の収まり

1.適用範囲:動物飼育室内等に天井から配管を立下げる場合。

2.仕様及び施工法

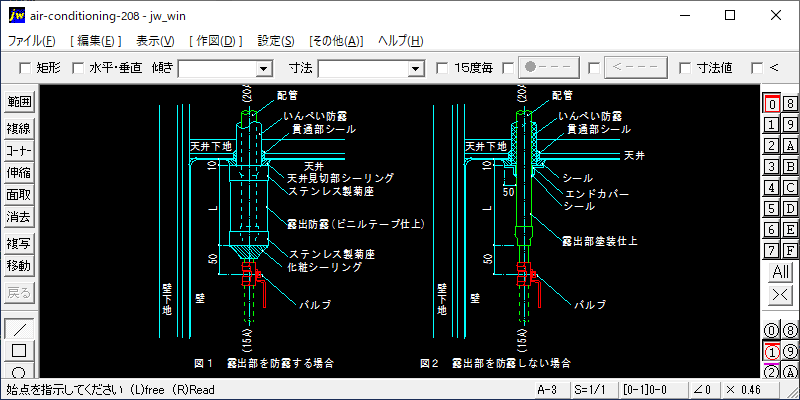

(図1:露出部を防露する場合、図2:露出部を防露しない場合)

3.注意事項
1)配管固定:天井仕上面での振れなど生じないように天井下地近くで強固に固定する。
2)天井貫通部:天井仕上材と配管保温材との隙間は8~10mm程度とし、シリコン系シーリング材にて完全にシールする。
3)露出部防露:露出部の防露の要否は設備設計者と協議する。天井面とのシーリングスペースを考えて上下に動かないように巻く。
4)L 寸法:一般に150mm程度を採用している。これ以上長くする場合には、バルブ操作時の配管振れ止めを検討する。なお、L寸法については施主の確認を要す。
