１．ダクト製作仕様(ステンレス製スパイラルダクト)

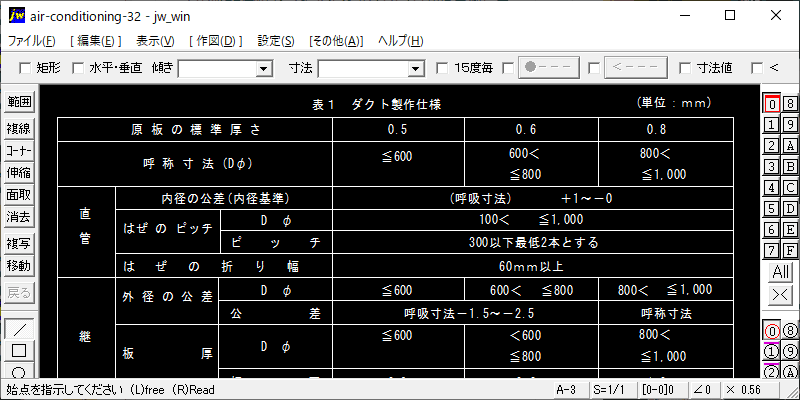

表１ ダクト製作仕様 (単位：ｍｍ)
原板の標準厚さ0.5：呼称寸法(Dφ)≦600・原板の標準厚さ0.6：呼称寸法(Dφ)600＜,≦800・最原板の標準厚さ0.8：呼称寸法(Dφ)800＜,≦1,000
直管・内径の公差(内径基準)・＋1～－0・はぜのピッチφ100＜,≦φ1,000・ピッチ300以下最低2本とする・はぜの折り幅60ｍｍ以上
その他、継手の仕様・吊り・支持金物の仕様を記載。
▼JWW-CADファイル.zip（5.03 KB)
32-ステンレスダクト製作仕様（ステンレス製スパイラルダクト）
5.03 KB
1 file(s)
