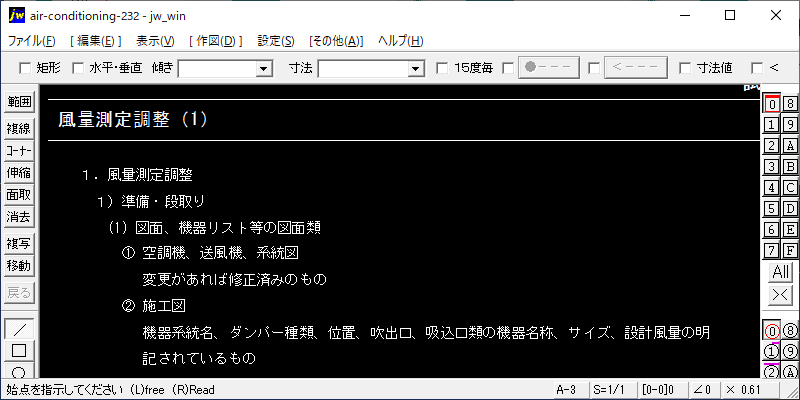

１．風量測定調整

1. 準備・段取り
   1. 図面、機器リスト等の図面類
      1. 空調機、送風機、系統図：変更があれば修正済みのもの
      2. 施工図：機器系統名、ダンパー種類、位置、吹出口、吸込口類の機器名称、サイズ、設計風量の明記されているもの
      3. 機器リスト：SA.RA.OA　風量、電動機定格(出力、電圧、電流値)が確認出来るもの
   2. 風量測定用紙
      1. 施工図等から風量測定用紙を作成する(別紙参照)。
      2. 施工図にマーカーペン等で系統、経路を色分けし、吹出口、吸込口器具に番号を付け、これを測定用紙に記入し、設計風量、風速を記入ししておく。
   3. 測定器
      1. 熱線式風速計(測定時より１年前以内に校正されたもので、0.05～25ｍ/sが測定出来るもの)
2. 運転前確認事項
   1. 空調機、ファン廻り
      1. 回転方向チェック
      2. 養生フィルターの設置(空調機)
      3. 機器内清掃
      4. フラッシング
   2. ダクト、器具
      1. ダクト系統のダンパー類は全閉であるべきもの以外は全開であることを確認しておく。
      2. 器具のシャッター類は、全開であることを確認しておく。
3. 風量測定調整

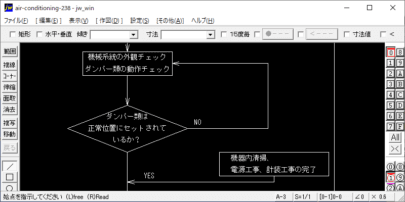

   1. 風量測定調整の手順のフローチャートは別紙のとおりとする。
