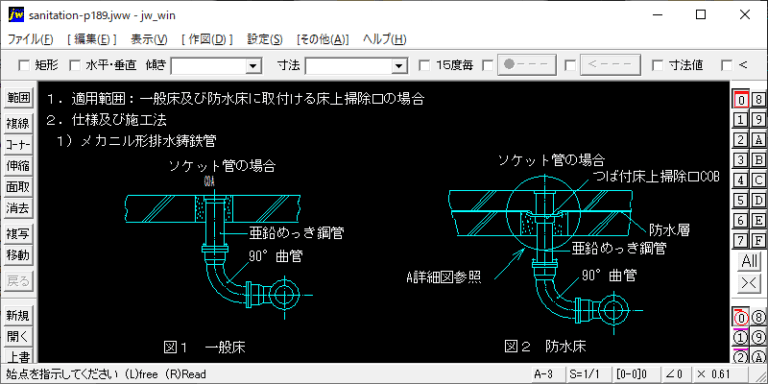

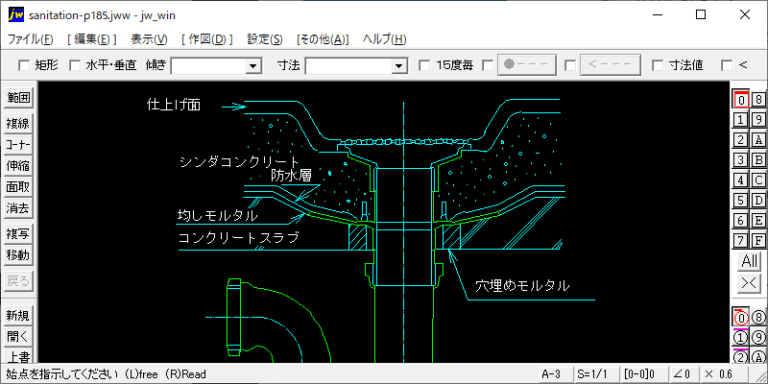

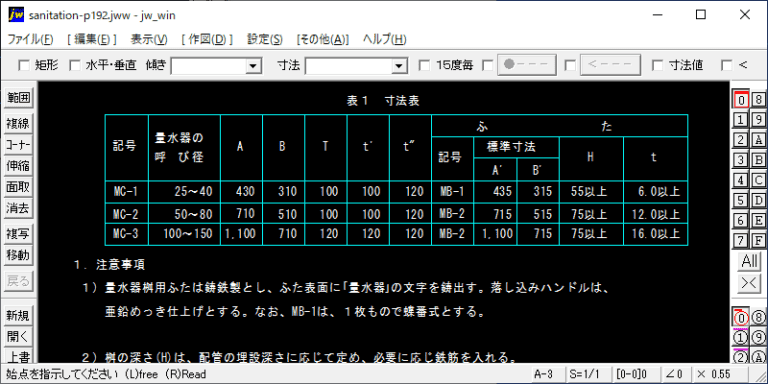

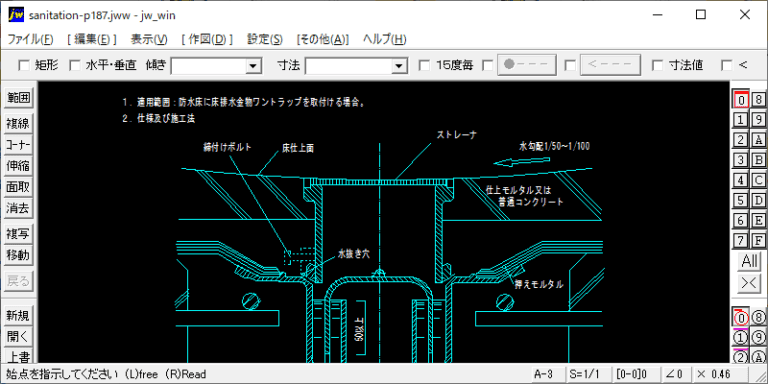

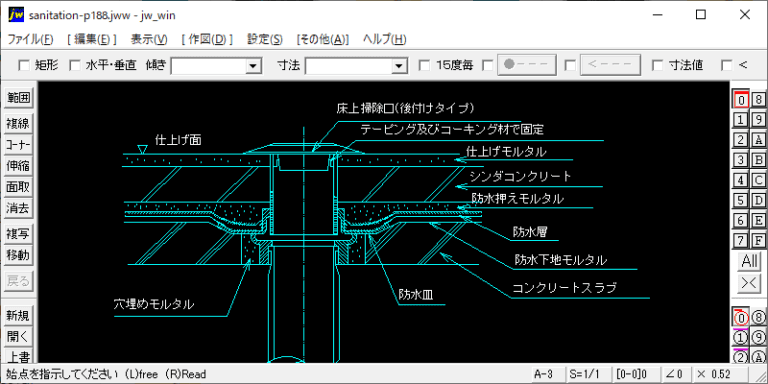

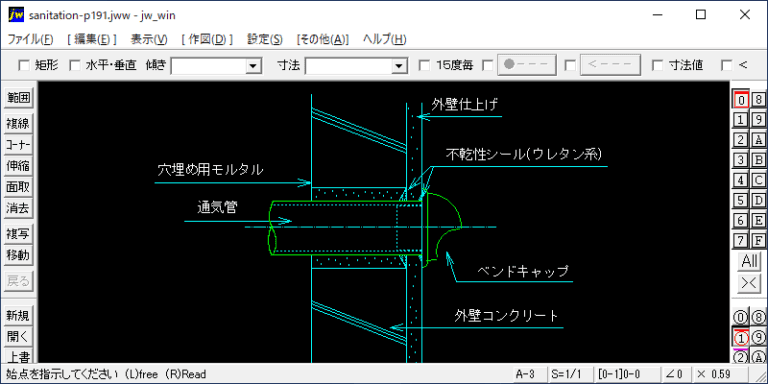

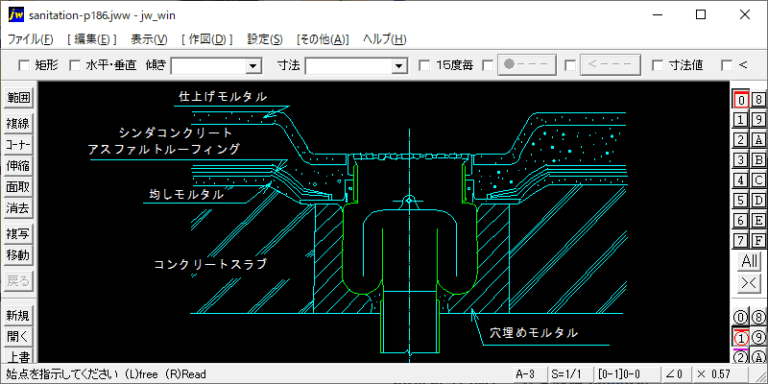

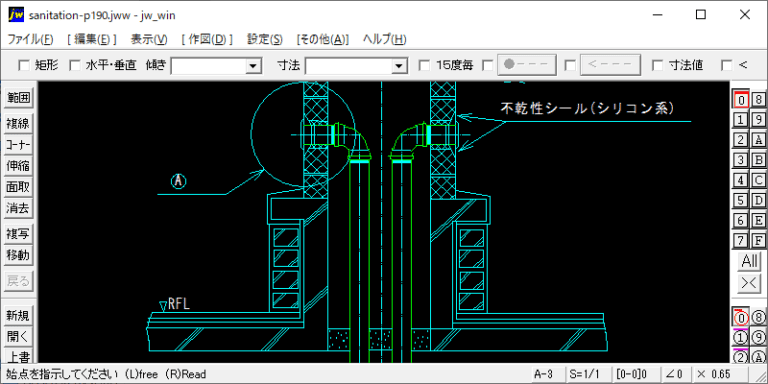

衛生設備工事の機械設備施工要領書をJw_cadでまとめています。
汚水桝(インバート)現場建造
深さ1,200以上の桝には、防錆処理を行った径22ｍｍの鋼製又は径19ｍｍの合成樹脂被覆加工を行った足掛け金物を取付ける。ただし、既成の側塊の足掛け金物は、製造者の標準とする。 現場打ちコンクリート部分にはD10ｍｍ鉄筋を200ｍｍ間隔に配筋する。
プロパンガスボンベ廻り配管要領
高圧ホース又は銅管・根元バルブ・高圧圧力計・ストレーナー・自動切換調整器(一体型)・中圧圧力計又は表示器・切替バルブ・中間コック・自記圧力計・低圧圧力計・ドレン用プラグなどの配管系統。容器（ボンベ）は、転倒防止の鎖を設置する。
掃除流し廻りの配管収まり
器具取付の際壁面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。 水栓と配管の接続は、水栓ソケットを使用してねじ込みにて行う。排水管と器具の取合いは専用金物を使用して鉛管接続する。
洗面器廻りの配管収まり
器具取付の際壁面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。 水栓と配管の接続は、水栓ソケットを使用してねじ込みにて行う。排水管と器具の接続は、鉛管用アダプタ又はガス管用アダプタを使用する。
床上排水形洋風大便器廻りの配管収まり
１）排水管：排水直管はVP製と内外面コーティング鋼管製等があるが、防火区画貫通の場合、VP製直管の使用が認められないことがあるので、事前に建築指導課及び消防署と打合せる。
床下排水形洋風大便器廻りの配管収まり
１．適用範囲：アスファルト防水床に洋風大便器を設置する場合。防食：防水層とのからみがない場合の壁・床埋設管は、防食テープ巻きを原則とし、防水層とのからみのある場合の排水管は、アスファルトジュートテープ巻きとする。
壁掛ストール小便器廻りの配管収まり(2)
１．適用範囲：洗浄弁を使用する場合。 ２．仕様及び施工法 図１ 壁掛ストール小便器の場合 ３．注意事項 １）器具取付 ：器具取付の際床面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。 ２）接続：フラッシュバルブと配管の接続は、水栓ソケットを使用してねじ込みにて行う。
壁掛ストール小便器廻りの配管収まり(1)
１．適用範囲：洗浄タンクを使用する場合。 ２．仕様及び施工法 図１ 洗浄タンクの場合 ３．注意事項 １）器具取付 ：器具取付の際床面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。：洗浄タンクを天井内に取付ける場合は防露形を使用し、蓋付とする。
ストール小便器廻りの配管収まり
１）器具取付 ：器具取付の際床面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。 ２）接続：フラッシュバルブと配管の接続は、水栓ソケットを使用してねじ込みにて行う。排水管と器具の取合いは鉛管接続とするか、又はフランジ接続とする。
